4.2　Line情報の表示

Lineの情報表示では，選択したLine番号のインタフェース状態を表示します。

<INFORMATION>で”Line”を選択してENTRキーを押下すると，NIF番号選択画面が表示されます。

＜この節の構成＞

(1)　NIF番号選択

(2)　Line情報表示

(1)　NIF番号選択

表示するLineのNIF番号を選択する画面でFWRDキーを押していくと，選択可能なNIF番号が昇順に表示されます。NIFが閉塞されている場合は，そのNIF番号の表示はスキップされます。BACKキーではFWRDと逆の順序でNIF番号が表示されます。情報表示したいNIF番号を選択し，ENTRキーで決定するとLine情報表示画面が表示されます。

図4-2　NIF番号選択の表示例

(2)　Line情報表示

Line情報表示画面では，物理インタフェースの状態を表示します。FWRDキーを押下すると，次のLineの情報を表示します。BACKキーでは，逆順となります。正常なNIFが複数存在する場合は，FWRDキーおよびBACKキーでNIFをまたいでLine情報表示を行うこともできます。

ENTRキーを押下すると，<Main Menu>に戻ります。

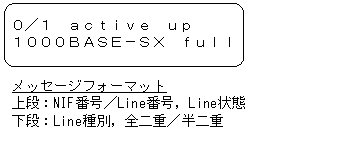

図4-3　Line情報の表示例

表4-1　Line情報の表示内容

分類	名称	意味
Line状態	active up	運用中(正常動作中)
	active down	運用中(回線障害発生中)
	initialize	初期化中またはネゴシエーション確立待ち
	test	回線テスト中
	fault	障害中
	closed	コマンド閉塞中
	unused	未使用(コンフィグレーション未設定)
	mismatch	コンフィグレーション不一致
	locked	コンフィグレーションで閉塞中
	looped by remote	remote loopbackテスト中
	auto locked	回線テスト中のため自動で運用停止
Line種別	10BASE-T
	100BASE-TX
	1000BASE-T
	1000BASE-SX
	1000BASE-LX
	1000BASE-LH
	1000BASE-LHB
	10GBASE-SR
	10GBASE-LR
	10GBASE-ER
	10GBASE-ZR
	10GBASE-LW
	10GBASE-EW
	OC-192c/STM-64 POS(G.652-single-mode 2km)
	OC-192c/STM-64 POS(G.652-single-mode 40km)
	OC-48c/STM-16 POS(single-mode 2km)
	OC-48c/STM-16 POS(single-mode 40km)
全二重／半二重	full	全二重
	half	半二重
	full(auto)	全二重(自動認識)
	half(auto)	半二重(自動認識)
