コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
2台のSNMPマネージャから本装置にMIBアクセスするときのSNMPコンフィグレーションの例を示します。
(2) 構成図と設定条件
- [構成図]

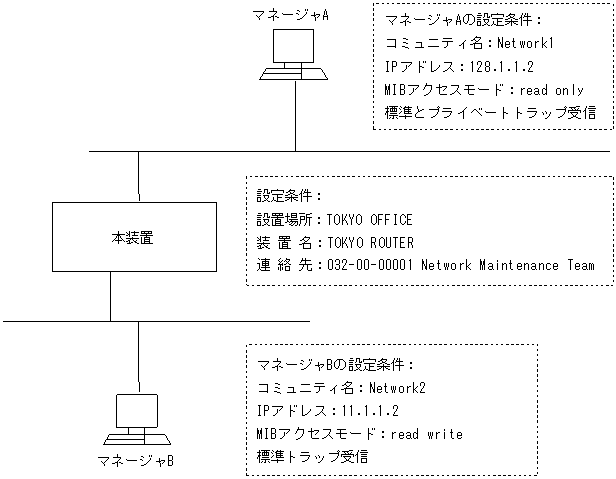

図17-1 SNMPコンフィグレーション例の構成図
- [設定条件]
- <本装置の環境>
- マネージャからMIB-IIのsysLocation,sysName,sysContactを参照可能にするため,次の設定をします。
- 設置場所:TOKYO OFFICE
- 装置名:TOKYO ROUTER
- 連絡先:032-00-00000001 Network Maintenance Team
- マネージャAに標準とプライベートトラップを発行する
- マネージャBに標準トラップだけを発行する
- <マネージャAの環境>
- コミュニティ名:Network1
- IPアドレス:128.1.1.2
- MIBアクセスモード:read only
- <マネージャBの環境>
- コミュニティ名:Network2
- IPアドレス:11.1.1.2
- MIBアクセスモード:read write
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置>
1 (config)# snmp "Network1" 128.1.1.2 read ex-trap 2 (config)# snmp "Network2" 11.1.1.2 read_write trap 3 (config)# system location "TOKYO OFFICE" 4 (config)# system name "TOKYO ROUTER" 5 (config)# system contact "032-00-00001 Network Maintenance Team"表17-1 本装置のコンフィグレーション解説
解説番号 解説 1 SNMPマネージャAのコミュニティ,IPアドレス,MIBアクセスモードの定義,および,SNMPマネージャAに標準とプライベートトラップを発行する定義です。 2 SNMPマネージャBのコミュニティ,IPアドレス,MIBアクセスモードの定義,および,SNMPマネージャBに標準を発行する定義です。 3 本装置の設置場所の設定です。ここで設定した名称は,MIB-IIの[sysLocation]の名称で問い合わせると参照できます。 4 本装置の装置名の設定です。ここで設定した名称は,MIB-IIの[sysName]の名称で問い合わせると参照できます。 5 本装置に関する連絡先の設定です。ここで設定した名称は,MIB-IIの[sysContact]の名称で問い合わせると参照できます。
- [コンフィグレーションの表示]
- <本装置>
system name "TOKYO ROUTER" system contact "032-00-00001 Network Maintenance Team" system location "TOKYO OFFICE" ! snmp "Network1" 128.1.1.2 read ex-trap snmp "Network2" 11.1.1.2 read_write trap
