コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 設定内容の概要
- (3) コンフィグレーション例
(1) 設定内容の概要
PC-サーバ間に2台の本装置(A,B)が存在するIPv4,IPv6混在ネットワーク構成において,VRRP機能を使用してPCに対するデフォルトルートのホットスタンバイを行います。なお,通常の運用時は,IPv4パケット中継は本装置Aを,IPv6パケット中継は本装置Bを使用する構成とします。
(2) 設定内容の概要
- [構成図]

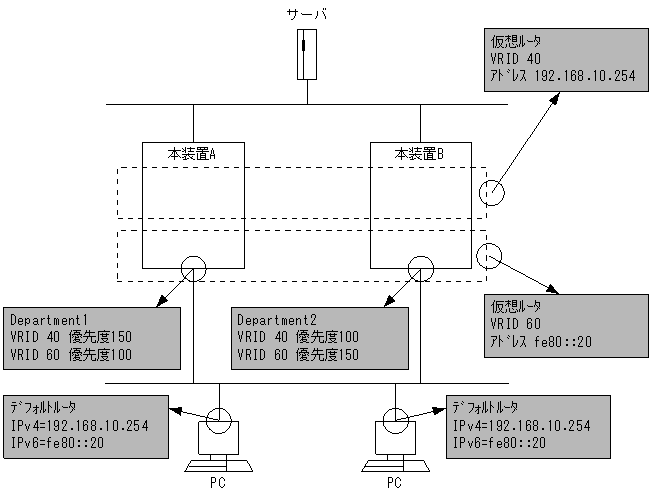

図16-8 VRRPによるホットスタンバイ(IPv4,IPv6混在ネットワーク)構成図
- [設定条件]
- <本装置Aの環境>
- 本装置AのインタフェースDepartment1に対してVRID40,仮想ルータアドレス192.168.10.254,優先度150のIPv4仮想ルータと,VRID60,仮想ルータアドレスfe80::20,優先度100(デフォルト)のIPv6仮想ルータを設定します。
- <本装置Bの環境>
- 本装置BのインタフェースDepartment2に対してVRID40,仮想ルータアドレス192.168.10.254,優先度100(デフォルト)のIPv4仮想ルータと,VRID60,仮想ルータアドレスfe80::20,優先度150の仮想IPv6ルータを設定します。
- <ネットワークの環境>
- 各PCは,IPv4デフォルトルータは192.168.10.254,IPv6デフォルトルータはfe80::20に設定します。
(3) コンフィグレーション例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# virtual-router 40 virtual-router-ip-address 192.168.10.254 [virtual-router 40] 3 (config)# priority 150 [virtual-router 40] 4 (config)# exit [line Department1] 5 (config)# virtual-router 60 virtual-router-ip-address fe80::20 [virtual-router 60] 6 (config)# exit [line Department1] 7 (config)# exit表16-24 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment1に対してVRID 40,仮想ルータアドレス192.168.10.254を定義します。
virtual-routerモードに移行します。3 Department1のインタフェースに優先度150のVRRPを定義します。 4 virtual-routerモードからlineモードに戻ります。 5 インタフェースDepartment1に対してVRID 60,仮想ルータアドレスfe80::20のVRRPを定義します。なお,優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。6 virtual-routerモードからlineモードに戻ります。 7 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department1 ethernet 0/0 virtual-router 40 virtual-router-ip-address 192.168.10.254 priority 150 virtual-router 60 virtual-router-ip-address fe80::20
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# line Department2 ethernet 0/0 [line Department2] 2 (config)# virtual-router 40 virtual-router-ip-address 192.168.10.254 [virtual-router 40] 3 (config)# exit [line Department2] 4 (config)# virtual-router 60 virtual-router-ip-address fe80::20 [virtual-router 60] 5 (config)# priority 150 [virtual-router 60] 6 (config)# exit [line Department2] 7 (config)# exit表16-25 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment2に対してVRID 40,仮想ルータアドレス192.168.10.254のVRRPを定義します。なお,優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。3 virtual-routerモードからlineモードに戻ります。 4 インタフェースDepartment2に対してVRID 60,仮想ルータアドレスfe80::20を定義します。
virtual-routerモードに移行します。5 Department2のインタフェースに優先度150のVRRPを定義します。 6 virtual-routerモードからlineモードに戻ります。 7 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department2 ethernet 0/0 virtual-router 40 virtual-router-ip-address 192.168.10.254 virtual-router 60 virtual-router-ip-address fe80::20 priority 150
