コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
GSRPを使用して,二つのVLANを一つのVLANグループに参加させ,レイヤ2でのホットスタンバイを行います。
(2) 構成図と設定条件
- [構成図]

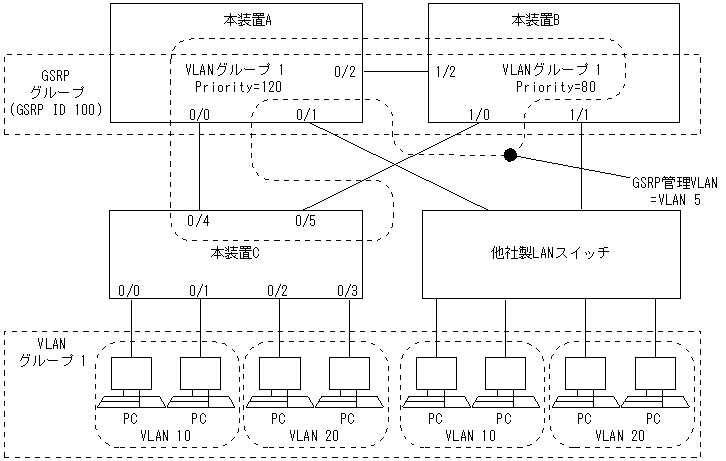

図16-1 GSRPの基本ネットワーク構成図
- [設定条件]
- 本装置A,本装置B,本装置C,および他社製LANスイッチでネットワークを構成します。
- 本装置Aと本装置BにおいてGSRPグループを構成します。GSRP IDは100とします。
- 上記GSRPグループにおいて一つのGSRP VLANグループを設定し,GSRPでの冗長を行います。GSRP VLANグループIDは1とし,参加するVLANはVLAN10,VLAN20とします。
- GSRP管理VLANとしてVLAN 5を使用します。
- 通常時,本装置Aがマスタ状態として稼働するようPriorityを設定します。
- 本装置Aと本装置Bの他社製LANスイッチと接続するポートにおいて,ポートリセット機能を使用します。ポートをリセットする時間は2秒とします。
- 上記以外の設定はすべてデフォルト値とします。
(3) コンフィグレーション例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# vlan 5 [vlan 5] 2 (config)# tagged-port 0/0 [vlan 5] 3 (config)# untagged-port 0/2 [vlan 5] 4 (config)# exit 5 (config)# vlan 10,20 [vlan 10,20] 6 (config)# tagged-port 0/0-1 [vlan 10,20] 7 (config)# exit 8 (config)# gsrp 100 [gsrp 100] 9 (config)# gsrp-vlan 5 [gsrp 100] 10 (config)# direct-link 0/2 [gsrp 100] 11 (config)# reset-flush-port 0/1 [gsrp 100] 12 (config)# reset-flush-time 2 [gsrp 100] 13 (config)# vlan-group 1 [gsrp 100 vlan-group 1] 14 (config)# vlan 10,20 [gsrp 100 vlan-group 1] 15 (config)# priority 120 [gsrp 100 vlan-group 1] 16 (config)# exit [gsrp 100] 17 (config)# exit表16-1 本装置A用のGSRPコンフィグレーション設定例の解説
解説番号 解説 1 ポートVLAN5を定義します。 2 VLAN5のTaggedポートとしてポート0/0を割り当てます。 3 VLAN5のUntaggedポートとしてポート0/2を割り当てます。 4 VLANモードからグローバルコンフィグモードに戻ります。 5 ポートVLAN 10とVLAN20を定義します。 6 VLAN10,VLAN20のTaggedポートとしてポート0/0,0/1を割り当てます。 7 VLANモードからグローバルコンフィグモードに戻ります。 8 GSRP ID100を定義します。 9 GSRP管理VLANとしてVLAN 5を指定します。 10 ダイレクトリンクとしてポート0/2を指定します。 11 ポートリセット機能を使用するポートとしてポート0/1を指定します。 12 ポートリセット機能によるリセット時間を2秒に指定します。 13 GSRP VLANグループ1を定義します。 14 GSRP VLANグループ1に参加するVLANとしてVLAN 10とVLAN20を指定します。 15 GSRP VLANグループ1のPriorityを120に設定します。 16 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。 17 GSRPサブコマンドモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
(config)# show vlan vlan 5 untagged-port 0/2 tagged-port 0/0 ! vlan 10 tagged-port 0/0-1 ! vlan 20 tagged-port 0/0-1 (config)# show gsrp gsrp 100 gsrp-vlan 5 direct-link 0/2 reset-flush-port 0/1 reset-flush-time 2 vlan-group 1 vlan 10,20 priority 120
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# vlan 5 [vlan 5] 2 (config)# tagged-port 1/0 [vlan 5] 3 (config)# untagged-port 1/2 [vlan 5] 4 (config)# exit 5 (config)# vlan 10,20 [vlan 10,20] 6 (config)# tagged-port 1/0-1 [vlan 10,20] 7 (config)# exit 8 (config)# gsrp 100 [gsrp 100] 9 (config)# gsrp-vlan 5 [gsrp 100] 10 (config)# direct-link 1/2 [gsrp 100] 11 (config)# reset-flush-port 1/1 [gsrp 100] 12 (config)# reset-flush-time 2 [gsrp 100] 13 (config)# vlan-group 1 [gsrp 100 vlan-group 1] 14 (config)# vlan 10,20 [gsrp 100 vlan-group 1] 15 (config)# priority 80 [gsrp 100 vlan-group 1] 16 (config)# exit [gsrp 100] 17 (config)# exit表16-2 本装置B用のGSRPコンフィグレーション設定例の解説
解説番号 解説 1 ポートVLAN5を定義します。 2 VLAN5のTaggedポートとしてポート1/0を割り当てます。 3 VLAN5のUntaggedポートとして1/2を割り当てます。 4 VLANモードからグローバルコンフィグモードに戻ります。 5 ポートVLAN10とVLAN20を定義します。 6 VLAN10,VLAN20のTaggedポートとしてポート1/0,1/1を割り当てます。 7 VLANモードからグローバルコンフィグモードに戻ります。 8 GSRP ID100を定義します。 9 GSRP管理VLANとしてVLAN5を指定します。 10 ダイレクトリンクとしてポート1/2を指定します。 11 ポートリセット機能を使用するポートとしてポート1/1を指定します。 12 ポートリセット機能によるリセット時間を2秒に指定します。 13 GSRP VLANグループ1を定義します。 14 GSRP VLANグループ1に参加するVLANとしてVLAN10とVLAN20を指定します。 15 GSRP VLANグループ1のPriorityを80に設定します。 16 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。 17 GSRPサブコマンドモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
(config)# show vlan vlan 5 untagged-port 1/2 tagged-port 1/0 ! vlan 10 tagged-port 1/0-1 ! vlan 20 tagged-port 1/0-1 (config)# show gsrp gsrp 100 gsrp-vlan 5 direct-link 1/2 reset-flush-port 1/1 reset-flush-time 2 vlan-group 1 vlan 10,20 priority 80
- 本装置Cの設定
- [コマンドによる設定]
1 (config)# vlan 10 [vlan 10] 2 (config)# untagged-port 0/0-1 [vlan 10] 3 (config)# exit 4 (config)# vlan 20 [vlan 20] 5 (config)# untagged-port 0/2-3 [vlan 20] 6 (config)# exit 7 (config)# vlan 5,10,20 [vlan 5,10,20] 8 (config)# tagged-port 0/4-5 [vlan 5,10,20] 9 (config)# exit表16-3 本装置C用のGSRPコンフィグレーション設定例の解説
解説番号 解説 1 ポートVLAN10を定義します。 2 VLAN10のUntaggedポートとしてポート0/0,0/1を割り当てます。 3 VLANモードからグローバルコンフィグモードに戻ります。 4 ポートVLAN20を定義します。 5 VLAN20のUntaggedポートとしてポート0/2,0/3を割り当てます。 6 VLANモードからグローバルコンフィグモードに戻ります。 7 ポートVLAN5,VLAN10,VLAN20を定義します。 8 VLAN5,VLAN10,VLAN20のTaggedポートとしてポート0/4,0/5を割り当てます。 9 VLANモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
(config)# show vlan vlan 5 tagged-port 0/4-5 ! vlan 10 untagged-port 0/0-1 tagged-port 0/4-5 ! vlan 20 untagged-port 0/2-3 tagged-port 0/4-5
- 他社製LANスイッチの設定
他社製LANスイッチにおいてもVLAN10およびVLAN20が正しく設定されている必要があります。
