コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
二つのOSPFv3ドメインをドメイン境界ルータを使用し連結することにより,ドメイン間の通信を制御します。また,ドメイン間の経路を相互広告する際,経路を集約し広告します。
(2) 構成図と設定条件
- [構成図]

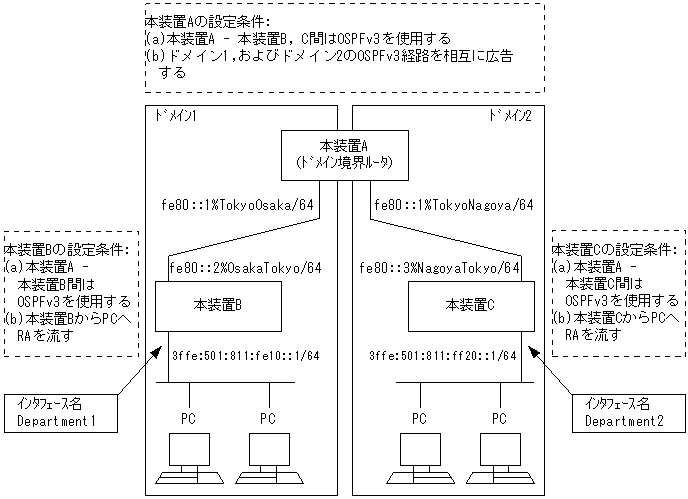

図12-11 構成図
- [設定条件]
- <本装置Aの環境>
- 本装置Aは二つのOSPFv3ドメインに属します。
- 本装置A−本装置B/C間の経路制御はOSPFv3を使用します。
- <本装置B/Cの環境>
- 本装置B/Cは,おのおのドメイン1,およびドメイン2に属します。
- 本装置A−本装置B/C間の経路制御はOSPFv3を使用します。
- 本装置B/C−PC間には,RAを流します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# routerid 10.1.1.1 2 (config)# ospf6 domain 1 yes [ospf6 domain 1] 3 (config)# backbone [ospf6 domain 1 backbone] 4 (config)# interface TokyoOsaka [ospf6 domain 1 backbone interface TokyoOsaka] 5 (config)# exit [ospf6 domain 1 backbone] 6 (config)# exit [ospf6 domain 1] 7 (config)# exit 8 (config)# ospf6 domain 2 yes [ospf6 domain 2] 9 (config)# backbone [ospf6 domain 2 backbone] 10 (config)# interface TokyoNagoya [ospf6 domain 2 backbone interface TokyoNagoya] 11 (config)# exit [ospf6 domain 2 backbone] 12 (config)# exit [ospf6 domain 2] 13 (config)# exit 14 (config)# aggregate 3ffe:501:811:fe00::/56 [aggregate 3ffe:501:811:fe00::/56] 15 (config)# proto ospf6 [aggregate 3ffe:501:811:fe00::/56 proto ospf6] 16 (config)# exit [aggregate 3ffe:501:811:fe00::/56] 17 (config)# exit 18 (config)# aggregate 3ffe:501:811:ff00::/56 [aggregate 3ffe:501:811:ff00::/56] 19 (config)# proto ospf6 [aggregate 3ffe:501:811:ff00::/56 proto ospf6] 20 (config)# exit [aggregate 3ffe:501:811:ff00::/56] 21 (config)# exit 22 (config)# export proto ospf6ase domain 1 [export proto ospf6ase domain 1] 23 (config)# proto aggregate [export proto ospf6ase domain 1 proto aggregate] 24 (config)# 3ffe:501:811:ff00::/56 [export proto ospf6ase domain 1 proto aggregate] 25 (config)# exit [export proto ospf6ase domain 1] 26 (config)# exit 27 (config)# export proto ospf6ase domain 2 [export proto ospf6ase domain 2] 28 (config)# proto aggregate [export proto ospf6ase domain 2 proto aggregate] 29 (config)# 3ffe:501:811:fe00::/56 [export proto ospf6ase domain 2 proto aggregate] 30 (config)# exit [export proto ospf6ase domain 2] 31 (config)# exit表12-35 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜13 各ドメインにおけるバックボーンエリアおよびエリア内のインタフェースを定義します。 14〜21 各ドメインにおけるOSPFv3経路を集約します。 22〜31 各ドメインに集約経路を相互広告することを定義します。
- <本装置B>
1 (config)# routerid 10.2.1.1 2 (config)# ospf6 yes [ospf6] 3 (config)# backbone [ospf6 backbone] 4 (config)# interface OsakaTokyo [ospf6 backbone interface OsakaTokyo] 5 (config)# exit [ospf6 backbone] 6 (config)# interface Department1 [ospf6 backbone interface Department1] 7 (config)# passive [ospf6 backbone interface Department1] 8 (config)# exit [ospf6 backbone] 9 (config)# exit [ospf6] 10 (config)# exit 11 (config)# ra yes [ra] 12 (config)# interface Department1 [ra interface Department1] 13 (config)# exit [ra] 14 (config)# exit表12-36 本装置Bのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜10 バックボーンエリアおよびエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFv3パケットを送受信しないことを意味します。 11〜14 PCが収容されているネットワークでRAパケットを送信します。
- <本装置C>
1 (config)# routerid 10.3.1.1 2 (config)# ospf6 yes [ospf6] 3 (config)# backbone [ospf6 backbone] 4 (config)# interface NagoyaTokyo [ospf6 backbone interface NagoyaTokyo] 5 (config)# exit [ospf6 backbone] 6 (config)# interface Department2 [ospf6 backbone interface Department2] 7 (config)# passive [ospf6 backbone interface Department2] 8 (config)# exit [ospf6 backbone] 9 (config)# exit [ospf6] 10 (config)# exit 11 (config)# ra yes [ra] 12 (config)# interface Department2 [ra interface Department2] 13 (config)# exit [ra] 14 (config)# exit表12-37 本装置Cのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜10 バックボーンエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFv3パケットを送受信しないことを意味します。 11〜14 PCが収容されているネットワークでRAパケットを送信します。
- [コンフィグレーションの表示]
- <本装置A>
routerid 10.1.1.1 ! ospf6 domain 1 yes backbone interface TokyoOsaka ! ospf6 domain 2 yes backbone interface TokyoNagoya ! export proto ospf6ase domain 1 proto aggregate 3ffe:501:811:ff00::/56 ! export proto ospf6ase domain 2 proto aggregate 3ffe:501:811:fe00::/56 ! aggregate 3ffe:501:811:fe00::/56 proto ospf6 ! aggregate 3ffe:501:811:ff00::/56 proto ospf6
- <本装置B>
ra yes interface Department1 ! routerid 10.2.1.1 ! ospf6 yes backbone interface Department1 passive interface OsakaTokyo
- <本装置C>
ra yes interface Department2 ! routerid 10.3.1.1 ! ospf6 yes backbone interface Department2 passive interface NagoyaTokyo
