コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
センタと複数の拠点を持つネットワークにおいて,センタ拠点間の通信経路をOSPFプロトコルにより制御します。
(2) 構成図と設定条件
- [構成図]

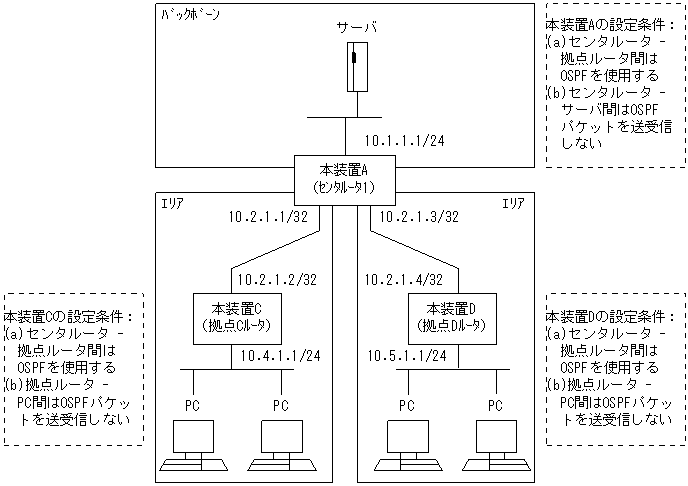

図9-10 構成図
- [設定条件]
- <本装置Aの環境>
- センタルータ(本装置A)は三つのエリア(バックボーンエリア,各拠点のエリア)に属します。
- センタルータ(本装置A)−拠点ルータ(本装置C/D)間の経路制御はOSPFを使用します。
- センタルータ(本装置A)−サーバ間ではOSPFパケットを送受信しません。
(サーバ上でOSPFプロトコルが動作できないとします。サーバ上ではデフォルトルートを使用します)
- <本装置C/Dの環境>
- センタルータ(本装置A)−拠点ルータ(本装置C/D)間の経路制御はOSPFを使用します。
- 本装置C/D−PC間ではOSPFパケットを送受信しません。
(PC上でOSPFプロトコルが動作できないとします。PC上ではデフォルトルートを使用します)
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# routerid 10.1.1.1 2 (config)# ospf yes [ospf] 3 (config)# backbone [ospf backbone] 4 (config)# interface 10.1.1.1 [ospf backbone interface 10.1.1.1] 5 (config)# passive [ospf backbone interface 10.1.1.1] 6 (config)# exit [ospf backbone] 7 (config)# exit [ospf] 8 (config)# area 10.4.1.0 [ospf area 10.4.1.0] 9 (config)# interface 10.2.1.2 [ospf area 10.4.1.0 interface 10.2.1.2] 10 (config)# hellointerval 5 [ospf area 10.4.1.0 interface 10.2.1.2] 11 (config)# routerdeadinterval 20 [ospf area 10.4.1.0 interface 10.2.1.2] 12 (config)# exit [ospf area 10.4.1.0] 13 (config)# stub cost 1 [ospf area 10.4.1.0] 14 (config)# networks 10.4.1.0 masklen 24 [ospf area 10.4.1.0] 15 (config)# exit [ospf] 16 (config)# area 10.5.1.0 [ospf area 10.5.1.0] 17 (config)# interface 10.2.1.4 [ospf area 10.5.1.0 interface 10.2.1.4] 18 (config)# hellointerval 5 [ospf area 10.5.1.0 interface 10.2.1.4] 19 (config)# routerdeadinterval 20 [ospf area 10.5.1.0 interface 10.2.1.4] 20 (config)# exit [ospf area 10.5.1.0] 21 (config)# stub cost 1 [ospf area 10.5.1.0] 22 (config)# networks 10.5.1.0 masklen 24 [ospf area 10.5.1.0] 23 (config)# exit [ospf] 24 (config)# exit表9-37 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜7 OSPFプロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。 8〜12 エリア10.4.1.0およびエリア内のインタフェースを定義します。また,hellointervalを5秒,routerdeadintervalを20秒で動作させることを定義します。 13 エリア10.4.1.0がスタブエリアであることを定義します。また,コスト1でデフォルトルートを広告することを定義します。 14,15 エリア10.4.1.0からサマリー広告するネットワークを定義します。 16〜20 エリア10.5.1.0およびエリア内のインタフェースを定義します。また,hellointervalを5秒,routerdeadintervalを20秒で動作させることを定義します。 21 エリア10.5.1.0がスタブエリアであることを定義します。また,コスト1でデフォルトルートを広告することを定義します。 22〜24 エリア10.5.1.0からサマリー広告するネットワークを定義します。
- <本装置C>
1 (config)# routerid 10.4.1.1 2 (config)# ospf yes [ospf] 3 (config)# area 10.4.1.0 [ospf area 10.4.1.0] 4 (config)# interface 10.2.1.1 [ospf area 10.4.1.0 interface 10.2.1.1] 5 (config)# hellointerval 5 [ospf area 10.4.1.0 interface 10.2.1.1] 6 (config)# routerdeadinterval 20 [ospf area 10.4.1.0 interface 10.2.1.1] 7 (config)# exit [ospf area 10.4.1.0] 8 (config)# interface 10.4.1.1 [ospf area 10.4.1.0 interface 10.4.1.1] 9 (config)# passive [ospf area 10.4.1.0 interface 10.4.1.1] 10 (config)# exit [ospf area 10.4.1.0] 11 (config)# stub [ospf area 10.4.1.0] 12 (config)# exit [ospf] 13 (config)# exit表9-38 本装置Cのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜7 OSPFプロトコルを動作させるとともに,エリア10.4.1.0およびエリア内のインタフェース10.2.1.1を定義します。また,hellointervalを5秒,routerdeadintervalを20秒で動作させることを定義します。 8〜10 エリア10.4.1.0内のインタフェース10.4.1.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。 11〜13 エリア10.4.1.0がスタブエリアであることを定義します。
- <本装置D>
1 (config)# routerid 10.5.1.1 2 (config)# ospf yes [ospf] 3 (config)# area 10.5.1.0 [ospf area 10.5.1.0] 4 (config)# interface 10.2.1.3 [ospf area 10.5.1.0 interface 10.2.1.3] 5 (config)# hellointerval 5 [ospf area 10.5.1.0 interface 10.2.1.3] 6 (config)# routerdeadinterval 20 [ospf area 10.5.1.0 interface 10.2.1.3] 7 (config)# exit [ospf area 10.5.1.0] 8 (config)# interface 10.5.1.1 [ospf area 10.5.1.0 interface 10.5.1.1] 9 (config)# passive [ospf area 10.5.1.0 interface 10.5.1.1] 10 (config)# exit [ospf area 10.5.1.0] 11 (config)# stub [ospf area 10.5.1.0] 12 (config)# exit [ospf] 13 (config)# exit表9-39 本装置Dのコンフィグレーション解説
解説番号 解説 1 自装置のルータIDを定義します。 2〜7 OSPFプロトコルを動作させるとともに,エリア10.5.1.0およびエリア内のインタフェース10.2.1.3を定義します。また,hellointervalを5秒,routerdeadintervalを20秒で動作させることを定義します。 8〜10 エリア10.5.1.0内のインタフェース10.5.1.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。 11〜13 エリア10.5.1.0がスタブエリアであることを定義します。
- [コンフィグレーションの表示]
- <本装置A>
routerid 10.1.1.1 ! ospf yes backbone interface 10.1.1.1 passive area 10.4.1.0 stub cost 1 networks 10.4.1.0 masklen 24 interface 10.2.1.2 hellointerval 5 routerdeadinterval 20 area 10.5.1.0 stub cost 1 networks 10.5.1.0 masklen 24 interface 10.2.1.4 hellointerval 5 routerdeadinterval 20
- <本装置C>
routerid 10.4.1.1 ! ospf yes area 10.4.1.0 stub interface 10.2.1.1 hellointerval 5 routerdeadinterval 20 interface 10.4.1.1 passive
- <本装置D>
routerid 10.5.1.1 ! ospf yes area 10.5.1.0 stub interface 10.2.1.3 hellointerval 5 routerdeadinterval 20 interface 10.5.1.1 passive
