コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
ネットワークに誤って装置が接続された場合や設定が変更されてルートブリッジが変わり,意図しないトポロジになることを回避するルートガードの設定例を示します。
(2) 構成図と設定条件
- [構成図]

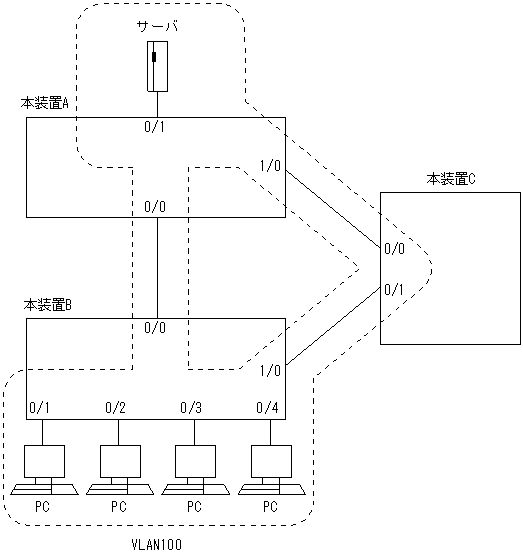

図7-14 構成図
- [設定条件]
- 本装置A,本装置B,本装置CにポートVLANを設定します。
- 各装置にシングルスパニングツリーをIEEE802.1wで動作するように設定します。
- 本装置Aをルートブリッジにするために,本装置Aのブリッジ優先度を高く設定します。
- 本装置A,本装置Bに関してルートガード機能を設定します。
- [注意事項]
- スパニングツリーのトポロジ計算で指定ポートになるポート以外にルートガード機能を設定すると通信ができなくなる可能性があります。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0,1/0 [spanning-tree-system] 3 (config)# root-guard 1/0 [spanning-tree-system] 4 (config)# exit 5 (config)# spanning-tree single [spanning-tree single] 6 (config)# protocol rstp [spanning-tree single] 7 (config)# bridge-priority 16384 [spanning-tree single] 8 (config)# exit表7-21 本装置Aのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。 3 ポート1/0に関してルートガード機能を設定します。 4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 5 シングルスパニングツリーを定義します。 6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 7 ブリッジ優先度(値が小さいほど高優先度)を32768(デフォルト値)から16384に変更します。その結果,本装置Aがルートブリッジとなります。 8 spanning-treeモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0,1/0 [spanning-tree-system] 3 (config)# root-guard 1/0 [spanning-tree-system] 4 (config)# exit 5 (config)# spanning-tree single [spanning-tree single] 6 (config)# protocol rstp [spanning-tree single] 7 (config)# exit表7-22 本装置Bのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と1/0)のリンクタイプをPoint-to-pointに設定します。 3 ポート1/0に関してルートガード機能を設定します。 4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 5 シングルスパニングツリーを定義します。 6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 7 spanning-treeモードからグローバルコンフィグモードに戻ります。
- <本装置C>
1 (config)# spanning-tree-system [spanning-tree-system] 2 (config)# link-type point-to-point 0/0-1 [spanning-tree-system] 3 (config)# exit 4 (config)# spanning-tree single [spanning-tree single] 5 (config)# protocol rstp [spanning-tree single] 6 (config)# exit表7-23 本装置Cのコンフィグレーション解説
解説番号 解説 1,2 IEEE802.1wベースで運用するために,スパニングツリーシステム情報として,回線(ポート0/0と0/1)のリンクタイプをPoint-to-pointに設定します。 3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。 4 シングルスパニングツリーを定義します。 5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。 6 spanning-treeモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
spanning-tree-system link-type point-to-point 0/0 link-type point-to-point 1/0 root-guard 1/0 ! spanning-tree single protocol rstp bridge-priority 16384
- <本装置B>
spanning-tree-system link-type point-to-point 0/0 link-type point-to-point 1/0 root-guard 1/0 ! spanning-tree single protocol rstp
- <本装置C>
spanning-tree-system link-type point-to-point 0/0-1 ! spanning-tree single protocol rstp
