コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
Tag-VLAN連携を定義する例を示します。
- Tag-VLAN連携による中継を本装置で行うことによって,本装置が持つ強力な諸機能(QoS/フィルタリング機能,統計情報収集機能など)がLAN Switchで構成されるネットワークでも使用できます。
- VLANドメインから非VLANドメインへの通信,非VLANドメインからVLANドメインへの通信などのVLANドメインと非VLANドメインの直接通信ができます。
(2) 構成図と設定条件
- [構成図]

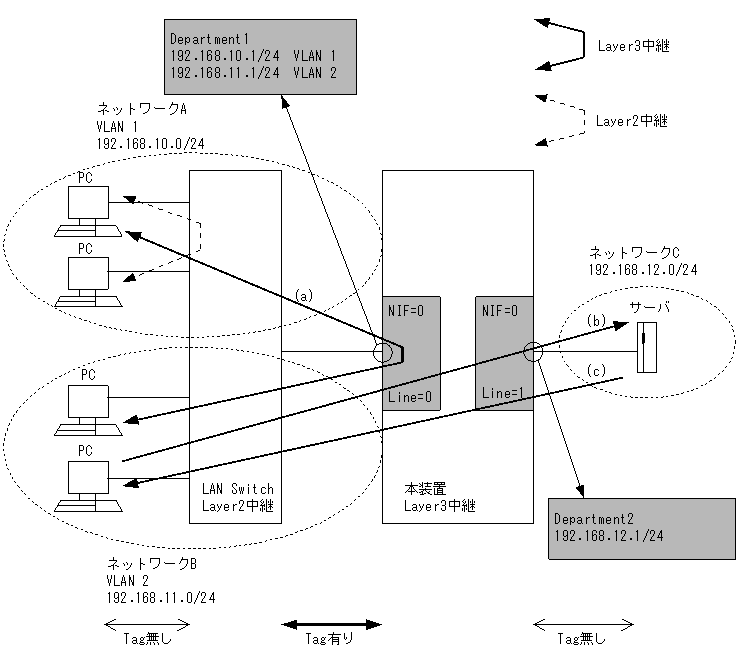

図6-1 構成図
- [設定条件]
- NIF番号0にイーサネットのNIFが実装されています。Line番号0に192.168.10.0/24 vlan 1,192.168.11.0/24 vlan 2のネットワークを接続します。
- NIF番号0にイーサネットのNIFが実装されています。Line番号1に192.168.12.0/24のネットワークを接続します。
- ネットワークAからネットワークB(またはその逆)へフレームを送る場合,およびネットワークBからネットワークCへフレームを送る場合,本装置による中継はLayer3中継(異なるサブネット間の中継)になります。
- 本装置がサポートするTag-VLAN連携の中継は次の3種類です((a),(b),(c)は「図6-1 構成図」のフレームの流れを示します)。
- Tag付きフレームの受信(VLAN ID=1) -> Tag付きフレームの送信(VLAN ID=2)…(a)
- Tag付きフレームの受信(VLAN ID=2) -> Tagの削除 -> Tag無しフレームの送信…(b)
- Tag無しフレームの受信 -> Tagの付加 -> Tag有りフレームの送信(VLAN ID=2)…(c)
- Tag-VLAN連携を複数設定することで,一つのポートに最大4095のVLANを収容できます。「図6-1 構成図」の場合,ネットワークA(VLAN ID=1)とネットワークB(VLAN ID=2)を接続しているインタフェースには二つのVLANを設定します。
- [定義上の注意事項]
- 同一物理ポートに同一VLAN IDおよび複数のuntaggedを定義することはできません。
- コンフィグレーションで設定した内容(VLAN ID指定,またはuntagged指定)と異なるフレームを受信した場合,本装置は受信したフレームは廃棄します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置>
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# vlan vlan1 1 [vlan vlan1] 3 (config)# ip 192.168.10.1/24 [vlan vlan1] 4 (config)# exit [line Department1] 5 (config)# vlan vlan2 2 [vlan vlan2] 6 (config)# ip 192.168.11.1/24 [vlan vlan2] 7 (config)# exit [line Department1] 8 (config)# exit 9 (config)# line Department2 ethernet 0/1 [line Department2] 10 (config)# ip 192.168.12.1/24 [line Department2] 11 (config)# exit表6-1 本装置のコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。2 本装置のインタフェース名Department1にvlan1を定義します。
vlanモードに移行します。3 vlan1にIPアドレス192.168.10.1/24を設定します。 4 vlanモードからlineモードに戻ります。 5 本装置のインタフェース名Department1にvlan2を定義します。
vlanモードに移行します。6 vlan2にIPアドレス192.168.11.1/24を設定します。 7 vlanモードからlineモードに戻ります。 8 lineモードからグローバルコンフィグモードに戻ります。 9 NIF番号0,Line番号1にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。10 本装置のインタフェース名Department2のIPアドレスに192.168.12.1/24を設定します。 11 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置>
line Department1 ethernet 0/0 vlan vlan1 1 ip 192.168.10.1/24 vlan vlan2 2 ip 192.168.11.1/24 ! line Department2 ethernet 0/1 ip 192.168.12.1/24
