本装置とLANスイッチをTag-VLAN連携で接続する場合の設定について説明します。
- <この項の構成>
- (1) VLAN種別
- (2) Tag-VLAN連携設定
- (3) 中継できるパケット
- (4) VLAN ID
(1) VLAN種別
本装置がサポートするVLANは,IPv4およびIPv6パケットに関する通信だけです。本装置を接続するLANスイッチがそれ以外のVLAN(例えば,IPXなどのプロトコルVLAN)をサポートしている場合でも,LANスイッチに設定するVLANは,次に示すどちらかにしてください。
- LANスイッチが中継するIPv4およびIPv6パケットに関するVLAN
- LANスイッチの送受信ポートに関するVLAN
(2) Tag-VLAN連携設定
本装置と,本装置に接続するLANスイッチのTag値の設定は一致させてください。LANスイッチとTag値の設定を一致させるときは,次に示す点に注意してください。
- VLAN設定をしたインタフェース(vlanオプションで指定)は,Tag付きパケットだけを送受信でき,Tagなしパケットを受信した場合,そのパケットを廃棄します。ただし,untaggedでVLANを設定すればtagなしパケットも送受信できます。
- VLAN設定をしていないインタフェースは,Tagなしパケットだけを送受信できます。Tag付きパケットを受信した場合,そのパケットを廃棄します。
- TPID(Tag Protocol Identifier)値は"0x9100"または"0x8100"を選択できます。
(3) 中継できるパケット
VLAN設定をしたインタフェース(コンフィグレーションコマンドのvlanオプションで指定)は,IPv4およびIPv6パケットARPパケットだけを送受信できます。本装置を接続するLANスイッチがそれ以外のパケットをサポートしている場合でも,次に示すパケットに関するVLANは使用しないでください。
- IPXパケット
(4) VLAN ID
VLAN IDは本装置,LANスイッチから構成される仮想ネットワークの識別子のため,接続するLANスイッチのVLAN IDと一致させる必要があります。VLAN IDの不一致が発生した場合,パケットの廃棄などが発生して正しい通信が行えません。二つのVLANをLANスイッチ経由で本装置に設定する例を次の図に示します。

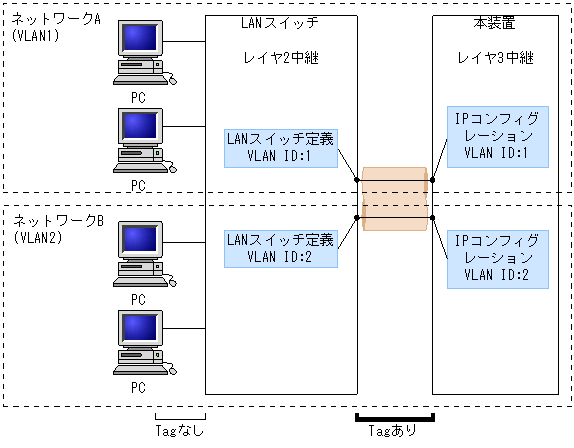

図15-1 二つのVLANをLANスイッチ経由で本装置に設定する例
- LANスイッチに設定するVLAN ID(「図15-1 二つのVLANをLANスイッチ経由で本装置に設定する例」のLANスイッチ定義)と,本装置に設定するIPコンフィグレーションのVLAN IDは同じ値にしてください。
