1.3　フロー検出

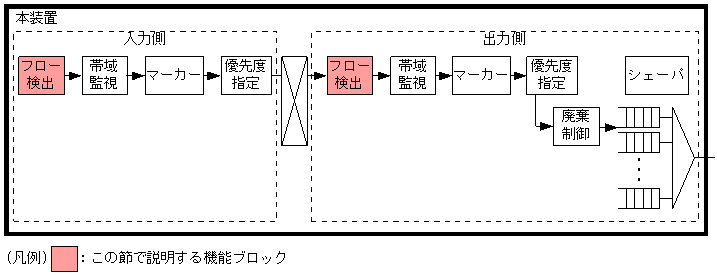

フロー検出は，パケットの一連の流れであるフローをIPヘッダやTCPヘッダなどの条件に基づいて検出する機能です。この節で説明するフロー検出の位置づけを次の図に示します。

図1-4　フロー検出の位置づけ

本装置がサポートするフロー検出条件を次の表に示します。

表1-3　フローの検出条件

ヘッダ 種別	設定項目	レイヤ2スイッチ中継パケット			IPv4中継パケット	IPv6中継パケット	項目設定
		右記以外	IPv4	IPv6
MAC	送信元MACアドレス	○	○	○	○※1	○※1	MACアドレスを単一指定，またはマスク指定できます。
	宛先MACアドレス	○	○	○	○※1	○※1	MACアドレスを単一指定，またはマスク指定できます。
	イーサネットタイプ	○ (0x0800，0x86dd以外)	○ (0x0800)	○ (0x86dd)	○※1 (0x0800)	○※1 (0x86dd)	IPv4，IPv6，IPXなどのプロトコル種別を指定します。
	ユニキャストフラッディングフレーム識別子	○	○	○	○※1	○※1	フラッディングされたフレームのうち，宛先MACアドレスがユニキャストアドレスのフレームを検出します。出力側だけ指定できます。
Tag-VLAN	VLAN ID	○	○	○	○※1	○※1	VLAN番号
	ユーザ優先度	○	○	○	○	○	優先度情報。ソフトウェア中継※2時入力側で書き換えたユーザ優先度を出力側で検出できません。
IP	IPユーザデータ長	−	○	○	○	○	IPユーザデータの上限値または下限値
	上位プロトコル	−	○	○	○	○	TCP，UDPなどを示す番号
	送信元IPアドレス	−	○	○	○	○	アドレスを単一指定，範囲指定，またはサブネット指定できます。※3
	宛先IPアドレス	−	○	○	○	○	アドレスを単一指定，範囲指定，またはサブネット指定できます。※3
	DSCP	−	○	○	○	○	TOSフィールドまたはトラフィッククラスフィールドの上位6ビット
	プレシデンス	−	○	○	○	○	TOSフィールドまたはトラフィッククラスフィールドの上位3ビット
	フラグメント識別子	−	○	−	○	−	2番目以降のフラグメントパケットを検出します。
TCP	送信元ポート番号	−	○	○	○	○	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	−	○	○	○	○	宛先ポート番号を単一指定，または範囲指定できます。
	ACKフラグ	−	○	○	○	○	ACKフラグが1のパケットを検出します。
	SYNフラグ	−	○	○	○	○	SYNフラグが1のパケットを検出します。
UDP	送信元ポート番号	−	○	○	○	○	送信元ポート番号を単一指定，または範囲指定できます。
	宛先ポート番号	−	○	○	○	○	宛先ポート番号を単一指定，または範囲指定できます。
ICMP	ICMPタイプ	−	○	−	○	−	Echo Request/Echo Reply/Destination Unreachableなどを示す番号
	ICMPコード	−	○	−	○	−	Net UnreachableなどのICMPタイプに対する詳細コードを示す番号
ICMPv6	ICMPv6タイプ	−	−	○	−	○	Echo Request/Echo Reply/Destination Unreachableなどを示す番号
	ICMPv6コード	−	−	○	−	○	不明なIPv6オプションなどのICMPv6タイプに対する詳細コードを示す番号
IGMP	IGMPタイプ	−	○	−	○	−	Membership Queryなどを示す番号

(凡例)　○：該当する　−：該当しない

注※1

出力側のインタフェースで，送信元MACアドレス，宛先MACアドレス，イーサネットタイプ，およびVLAN IDでIPv4，IPv6中継パケットを検出することはできません。

注※2

ARP未解決，NDP未解決，IPオプション付き，MTUオーバ検出のパケットです。

注※3

コンフィグレーションコマンドflow qosのpd_prefix指定時は，IPv6 DHCPサーバ機能によって，指定したインタフェースで配布するプレフィックスアドレスでのフロー検出ができます。なお，プレフィックスの配布・未配布とは連携しないで，コンフィグレーションに設定したプレフィックスアドレスを該当フローリスト情報に自動設定します。

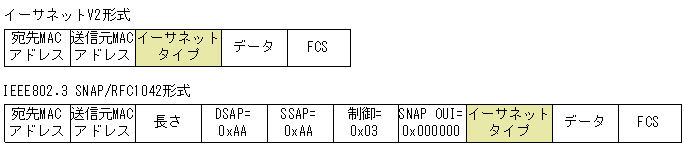

本装置は，イーサネットタイプとしてイーサネットV2形式と，IEEE802.3のSNAP/RFC1042形式のイーサネットフレームのイーサネットタイプを検出できます。イーサネットタイプの位置を次の図に示します。

図1-5　イーサネットタイプの位置

ユニキャストフラッディングフレーム識別子(unicast_flood)は，本装置がフラッディングしたフレームのうち，宛先MACアドレスがユニキャストアドレスのフレームを検出するための条件です。フラッディングとは，フレームを受信した物理ポートを除く同一VLAN内の全ポートへ，フレームを転送する動作です。このフラッディングが頻繁に発生すると，フラッディングフレームが回線帯域を消費するため，通常通信の帯域が圧迫されるという問題が出てきます。そこでフロー検出機能と帯域監視機能を連携させて，検出したフラッディングフレームの出力量を制限することで，この問題を回避できます。
