解説書 Vol.2

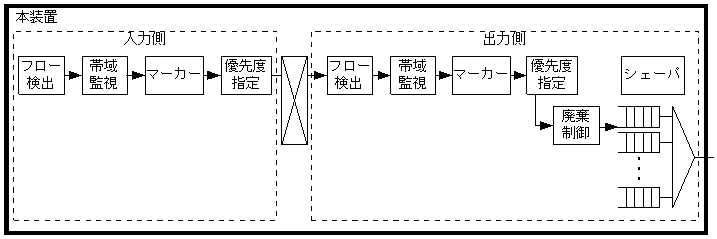

本装置のQoS制御の機能ブロックを次の図に示します。
図に示した機能ブロックの概要を次の表に示します。
機能ブロック 機能概要 フロー検出 プロトコル種別やIPアドレス，ポート番号などの条件に一致するフローを検出します。 帯域監視 フローごとに帯域を監視して，帯域を超えたフローに対してペナルティを与えます。 マーカー IPヘッダ内のDSCPやTag-VLANヘッダのユーザ優先度の値を書き換える機能です。 優先度指定 フローをキューイングするキュー番号や，廃棄されやすさを示すキューイング優先度を指定します。 廃棄制御 パケットの優先度とキューの状態に応じて，該当パケットをキューイングするか廃棄するかを制御します。廃棄制御は出力側だけの機能です。 シェーパ 各キューからのパケットの出力順序および出力帯域を制御します。シェーパは出力側だけの機能です。 機能ブロックの詳細について，次の節から説明します。
