5.2.4 VRF構成での設定【OS-L3CA】
- [設定のポイント]
-
VRF構成では,VRFごとにDHCP/BOOTPサーバを用意します。

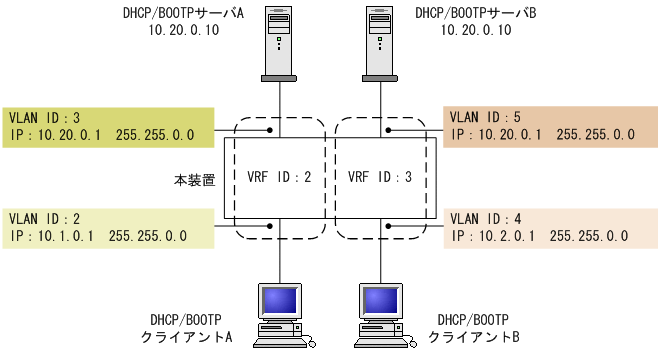

図5‒3 VRF構成
[コマンドによる設定]
-
(config)# vlan 2
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/5
(config-if)# switchport mode access
(config-if)# switchport access vlan 2
(config-if)# exit
(config)# vrf definition 2
(config-vrf)# exit
(config)# interface vlan 2
(config-if)# vrf forwarding 2
(config-if)# ip address 10.1.0.1 255.255.0.0
(config-if)# exit
あらかじめVLAN ID,回線,アクセスポート,VRF,VLANインタフェース,VRF ID,IPアドレスを設定しておきます。
-
(config)# vlan 3
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/7
(config-if)# switchport mode access
(config-if)# switchport access vlan 3
(config-if)# exit
(config)# interface vlan 3
(config-if)# vrf forwarding 2
(config-if)# ip address 10.20.0.1 255.255.0.0
(config-if)# exit
項番1と同様に,DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID,回線,アクセスポート,VRF ID,IPアドレスの設定をしておきます。
-
(config)# vlan 4
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/9
(config-if)# switchport mode access
(config-if)# switchport access vlan 4
(config-if)# exit
(config)# vrf definition 3
(config-vrf)# exit
(config)# interface vlan 4
(config-if)# vrf forwarding 3
(config-if)# ip address 10.2.0.1 255.255.0.0
(config-if)# exit
(config)# vlan 5
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/11
(config-if)# switchport mode access
(config-if)# switchport access vlan 5
(config-if)# exit
(config)# interface vlan 5
(config-if)# vrf forwarding 3
(config-if)# ip address 10.20.0.1 255.255.0.0
(config-if)# exit
項番1,2と同様に,VRF ID 3側の各インタフェースにもあらかじめVLAN ID,回線,アクセスポート,VRF,VRF ID,IPアドレスの設定をしておきます。
-
(config)# interface vlan 2
(config-if)# ip helper-address 10.20.0.10
VRF ID 2側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
-
(config)# interface vlan 4
(config-if)# ip helper-address 10.20.0.10
VRF ID 3側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します(VLAN ID 2とはVRF IDが異なるため,転送先となるヘルパーアドレスは別の宛先として扱われます)。
