5.2.3 マルチホーム構成での設定
- [設定のポイント]
-
マルチホーム構成では,プライマリIPアドレスを入力インタフェースのIPアドレスとしますが,ip relay-agent-addressコマンドで任意のIPアドレスを指定することでセカンダリIPアドレスを入力インタフェースとして使用できます。
なお,ネットワークBおよびネットワークCはDHCP/BOOTP以外のネットワークとします。

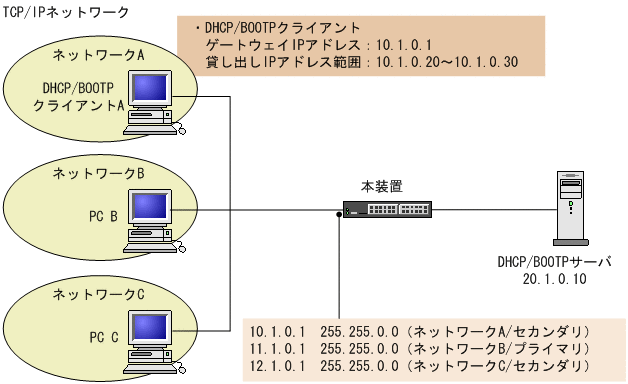

図5‒2 マルチホーム構成
[コマンドによる設定]
-
(config)# vlan 2
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/5
(config-if)# switchport mode access
(config-if)# switchport access vlan 2
(config-if)# exit
あらかじめVLAN ID,回線,アクセスポートを設定しておきます。
-
(config)# interface vlan 2
(config-if)# ip address 11.1.0.1 255.255.0.0
(config-if)# ip address 10.1.0.1 255.255.0.0 secondary
(config-if)# ip address 12.1.0.1 255.255.0.0 secondary
(config-if)# exit
ネットワークBのIPアドレスをプライマリ,ネットワークAおよびCのIPアドレスをセカンダリとして設定する例です。
-
(config)# vlan 3
(config-vlan)# exit
(config)# interface gigabitethernet 1/1/7
(config-if)# switchport mode access
(config-if)# switchport access vlan 3
(config-if)# exit
(config)# interface vlan 3
(config-if)# ip address 20.1.0.1 255.255.0.0
(config-if)# exit
項番1,2と同様に,DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID,回線,アクセスポート,IPアドレスの設定をしておきます。
-
(config)# interface vlan 2
(config-if)# ip helper-address 20.1.0.10
DHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
-
(config-if)# ip relay-agent-address 10.1.0.1
(config-if)# exit
リレーエージェントアドレスとしてネットワークAのIPアドレスを設定します。
- [注意事項]
-
ip relay-agent-addressコマンドを省略した場合,リレーエージェントアドレスは,そのインタフェースに設定したプライマリIPアドレスとなります。
