24.1.7　共通動作仕様

〈この項の構成〉

(1)　ブロック状態のポートでの動作

CFMの各機能について，ブロック状態のポートでの動作を次の表に示します。

表24‒7　Up MEPがブロック状態の場合
機能	動作
CC	CCMを送受信する。送信するCCMのポート状態にはBlockedを設定する
Loopback	運用コマンドl2pingは実行できない自宛のループバックメッセージに応答する
Linktrace	運用コマンドl2tracerouteは実行できないリンクトレースメッセージに応答する。応答するリンクトレースメッセージのEgress Portの状態にはBlockedを設定する

表24‒8　Down MEPがブロック状態の場合
機能	動作
CC	CCMを送受信しない
Loopback	運用コマンドl2pingは実行できない自宛のループバックメッセージに応答しない
Linktrace	運用コマンドl2tracerouteは実行できないリンクトレースメッセージに応答しない

表24‒9　MIPがブロック状態の場合
機能	動作
CC	CCMを透過しない
Loopback	回線側から受信した自宛のループバックメッセージに応答しないリレー側から受信した自宛のループバックメッセージに応答するループバックメッセージを透過しない
Linktrace	回線側から受信したリンクトレースメッセージに応答しないリレー側から受信したリンクトレースメッセージに応答する。応答するリンクトレースメッセージのEgress Portの状態にはBlockedを設定するリンクトレースメッセージを透過しない

表24‒10　MEP，MIP以外のポートがブロック状態の場合
機能	動作
CC	CCMを透過しない
Loopback	ループバックメッセージを透過しない
Linktrace	リンクトレースメッセージを透過しない

(2)　VLANトンネル構成での設定について

VLANトンネリング網でCFMを使用する場合，VLANトンネリング網内とVLANトンネリング網外でドメインを分け，それぞれで管理します。なお，ドメインの設定個所によっては，CFMの機能の使用に一部制限があります。ドメインの設定個所別の機能の使用制限について次の表に示します。

表24‒11　ドメインの設定個所別の機能の使用制限
ドメインの設定個所	機能
ドメインの設定個所	CC	Loopback	Linktrace
VLANトンネリング網内とVLANトンネリング網外	使用可	使用可	VLANトンネリング網内では使用可 VLANトンネリング網外ではVLANトンネルを越えては使用不可
VLANトンネリング網内だけ	使用可	使用可	使用可
VLANトンネリング網外だけ	使用可	使用可	使用可

(a)　VLANトンネリング網内とVLANトンネリング網外でCFMを使用する場合

VLANトンネリング網内とVLANトンネリング網外でCFMを使用する例を次の図に示します。

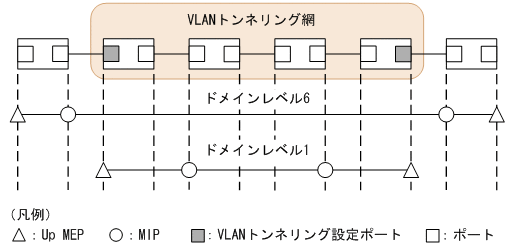

図24‒27　VLANトンネリング網内とVLANトンネリング網外でCFMを使用する例

VLANトンネリング網内のドメインレベル1は，VLANトンネリング網内で任意の個所に管理ポイントを設定できます。VLANトンネリング網外のドメインレベル6は，VLANトンネリング網外の装置だけに管理ポイントを設定できます。VLANトンネリング網内にはドメインレベル6の管理ポイントは設定できません。VLANトンネリング網内の管理はドメインレベル1でします。

また，VLANトンネリング網外のドメインレベル6ではVLANトンネルを越えてはLinktraceを使用できません。

(b)　VLANトンネリング網内だけでCFMを使用する場合

VLANトンネリング網内だけでCFMを使用する例を次の図に示します。

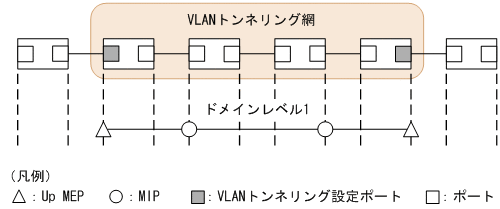

図24‒28　VLANトンネリング網内だけでCFMを使用する例

VLANトンネリング網内のドメインレベル1は，VLANトンネリング網内で任意の個所に管理ポイントを設定できます。該当ドメインではCFMの各機能が使用できます。

(c)　VLANトンネリング網外だけでCFMを使用する場合

VLANトンネリング網外だけでCFMを使用する例を次の図に示します。

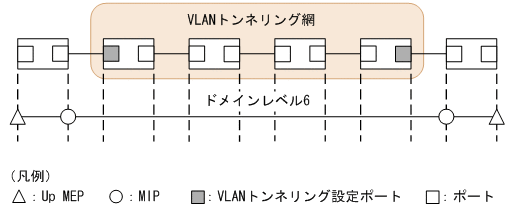

図24‒29　VLANトンネリング網外だけでCFMを使用する例

VLANトンネリング網外のドメインレベル6は，VLANトンネリング網外の装置だけに管理ポイントを設定できます。VLANトンネリング網内にはドメインレベル6の管理ポイントは設定できません。該当ドメインではCFMの各機能が使用できます。
