12.2.9　本装置の配下にOption82を付与するDHCPリレーが接続された場合

本装置の配下にOption82を付与するDHCPリレーを接続した場合，本装置でパケットを中継できるように設定します。

本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例を次の図に示します。

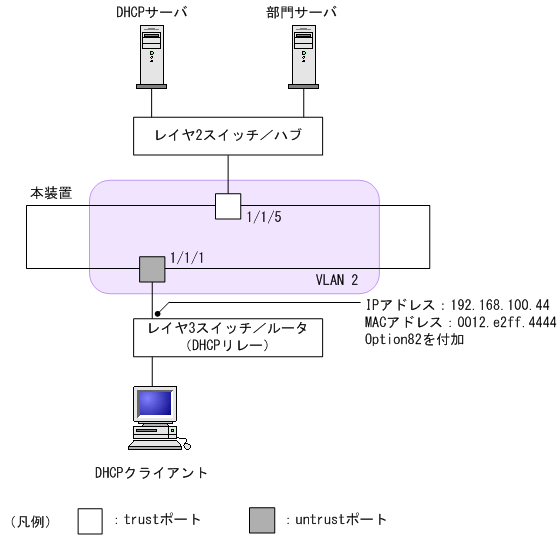

図12‒13　本装置の配下にOption82を付与するDHCPリレーを接続した場合の構成例

本装置のDHCP snooping設定は「12.2.2　基本設定」，「12.2.4　端末フィルタ」，および「12.2.5　ダイナミックARP検査」と同様です。

本例では，そのままではDHCPクライアントからのDHCPパケットおよびIPv4パケットが中継できません。また，レイヤ3スイッチ／ルータからのARPパケットも中継できません。

パケットを中継するためには，本装置でDHCPパケットの中継を許可する設定，IPv4パケットの中継を許可する設定，およびARPパケットの中継を許可する設定が必要です。また，DHCPリレーがOption82を付与する場合，Option82付きDHCPパケットの中継を許可する設定も必要です。

〈この項の構成〉

(1)　DHCPパケットの中継を許可する設定

DHCPパケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

IPv4パケットの中継を許可する設定は本装置の配下にDHCPリレーが接続された場合と同様です。

ARPパケットの中継を許可する設定は固定IPアドレスを持つ端末を接続した場合と同様です。

［コマンドによる設定］

(config)# ip dhcp snooping information option allow-untrusted

untrustポートのOption82の詐称検査を無効に設定します。
