5.2.2 同一ポート内での共存
同一ポートに各レイヤ2認証の対象ポートとして設定された場合,どの認証モードの組み合わせであれば動作するかを次に示します。
-
固定VLANモードの共存
-
ダイナミックVLANモードの共存
-
固定VLANモードとダイナミックVLANモードの共存
-
レガシーモードの共存
- 〈この項の構成〉

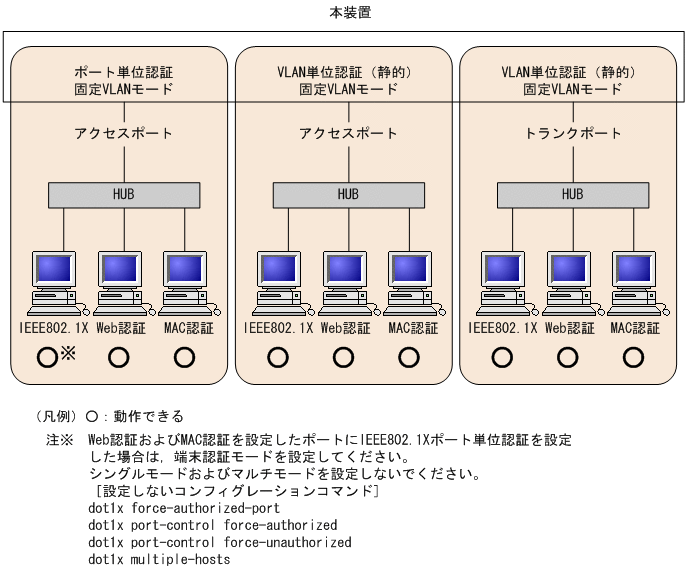

(1) 同一ポートの固定VLANモードの共存
ポートの種類 |
IEEE802.1X |
Web認証 (固定VLANモード) |
MAC認証 (固定VLANモード) |
|
---|---|---|---|---|
ポート単位認証 |
VLAN単位認証 (静的) |
|||
アクセスポート |
○※1 |
− |
○ |
○ |
− |
○ |
○ |
○ |
|
チャネルグループのポート(アクセスポート) |
○ |
× |
− |
− |
− |
○ |
− |
− |
|
トランクポート |
− |
○※2 |
○ |
○ |
チャネルグループのポート(トランクポート) |
− |
○※2 |
− |
− |
上記以外 |
− |
− |
− |
− |

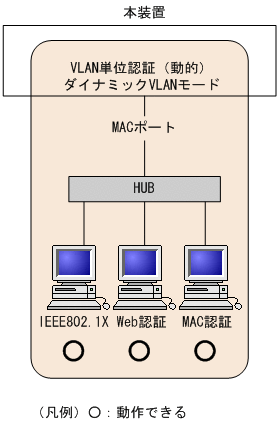

(2) 同一ポートのダイナミックVLANモードの共存
ポートの種類 |
IEEE802.1X VLAN単位認証(動的) |
Web認証 (ダイナミックVLANモード) |
MAC認証 (ダイナミックVLANモード) |
---|---|---|---|
MACポート |
○ |
○ |
○ |
上記以外 |
× |
× |
× |

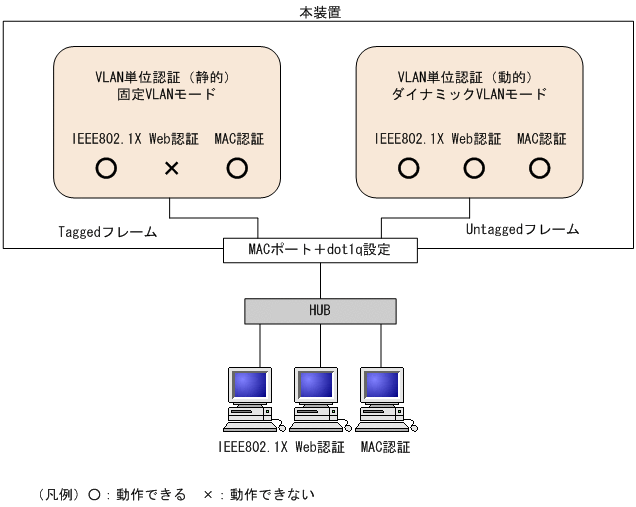

(3) 同一ポートのダイナミックVLANモードと固定VLANモードの共存
ポートの種類 |
受信フレームの種類 |
IEEE802.1X |
Web認証 |
MAC認証 |
|||
---|---|---|---|---|---|---|---|
VLAN単位認証(静的) |
VLAN単位認証(動的) |
固定VLANモード |
ダイナミックVLANモード |
固定VLANモード |
ダイナミックVLANモード |
||
MACポート+dot1q設定 |
Taggedフレーム |
○※1 |
× |
× |
× |
○ |
× |
Untaggedフレーム |
× |
○ |
○※2 |
○ |
○※2 |
○ |
(4) 同一ポートのレガシーモードの共存
ポートの種類 |
IEEE802.1X VLAN単位認証(動的) |
Web認証 (レガシーモード) |
MAC認証 (全モード) |
---|---|---|---|
MACポート |
○ |
○ |
× |
上記以外 |
× |
× |
× |
