26.2.5　VXLAN Accessポートの設定

(1)　VLANマッピング

拠点Aと拠点BをVXLANトンネルで接続する構成を設定します。VNIマッピング方式としてVLANマッピングを使用します。VLANマッピングの構成例を次の図に示します。

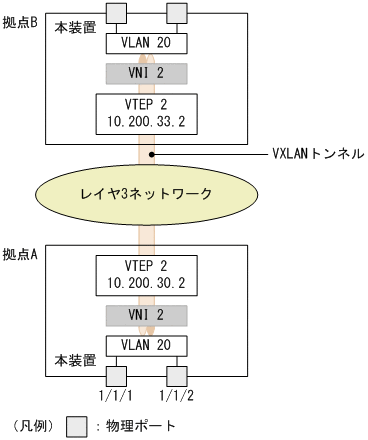

図26‒10　VLANマッピングの構成例

［設定のポイント］

VLANマッピングには次に示す情報を設定します。

• VNIのマッピング

• VLANのポートへのマッピング

  VLANにVNI IDを割り当てたあとで，物理ポートまたはチャネルグループに該当するVLAN IDを設定してください。物理ポートまたはチャネルグループにVLAN IDが割り当てられた状態で該当するVLANにVNI IDを設定すると，VXLAN Accessポートで受信したフレームが一時的に折り返して通信する場合があります。

［コマンドによる設定］

1. (config)# vlan 20

   (config-vlan)# vxlan-vni 2

   (config-vlan)# exit

   VLANにVNI IDを割り当てます。

2. (config)# interface gigabitethernet 1/1/1

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 20

   (config-if)# exit

   ポート1/1/1にVLAN 20を割り当てます。

3. (config)# interface gigabitethernet 1/1/2

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 20

   (config-if)# exit

   ポート1/1/2にVLAN 20を割り当てます。

   拠点B側も，同じVNIで同様に設定してください。

［注意事項］

VXLAN Accessポートを削除する場合は，物理ポートまたはチャネルグループからVLAN IDを削除したあと，該当するVLANに設定されているVNI IDを削除してください。物理ポートまたはチャネルグループにVLAN IDが割り当てられた状態で該当するVLANからVNI IDを削除すると，VXLAN Accessポートで受信したフレームが一時的に折り返して通信する場合があります。

(2)　サブインタフェースマッピング

拠点Aと拠点B，拠点Aと拠点CをVXLANトンネルで接続する構成を設定します。VNIマッピング方式としてサブインタフェースマッピングを使用します。サブインタフェースマッピングの構成例を次の図に示します。

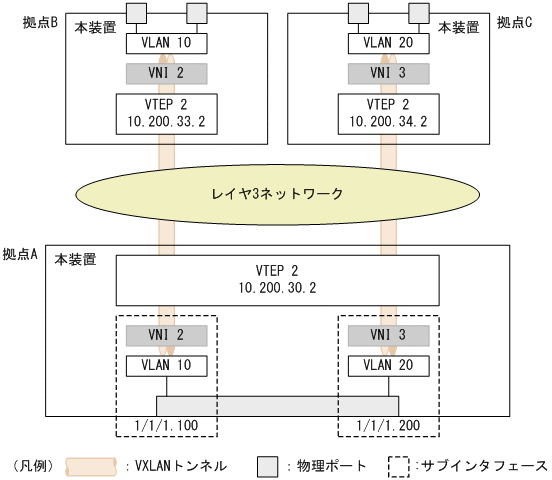

図26‒11　サブインタフェースマッピングの構成例

［設定のポイント］

サブインタフェースマッピングには次に示す情報を設定します。

• サブインタフェース

• VNIのマッピング

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/1/1

   (config-if)# no switchport

   (config-if)# exit

   ポート1/1/1でレイヤ2インタフェースの設定を無効にします。

2. (config)# interface gigabitethernet 1/1/1.100

   (config-subif)# encapsulation dot1q 10

   (config-subif)# vxlan-vni 2

   (config-subif)# exit

   ポート1/1/1にサブインタフェース1/1/1.100，およびVLAN IDとして10を設定します。また，VNI 2に割り当てます。

3. (config)# interface gigabitethernet 1/1/1.200

   (config-subif)# encapsulation dot1q 20

   (config-subif)# vxlan-vni 3

   (config-subif)# exit

   ポート1/1/1にサブインタフェース1/1/1.200，およびVLAN IDとして20を設定します。また，VNI 3に割り当てます。
