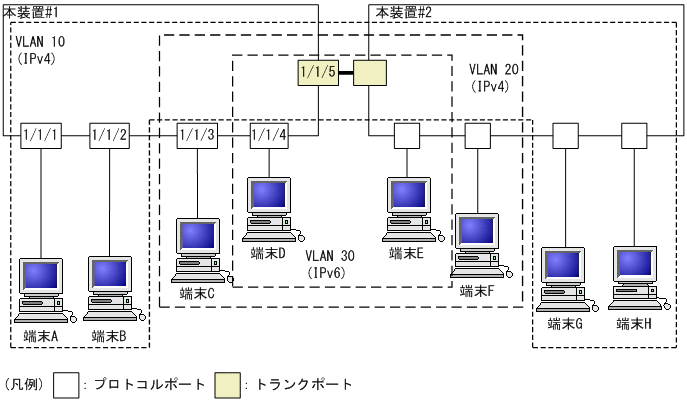

24.6.2　プロトコルVLANの作成

(1)　VLANを識別するプロトコルの作成

［設定のポイント］

プロトコルVLANは，VLANを作成する前に識別するプロトコルをvlan-protocolコマンドで設定します。プロトコルは，プロトコル名称とプロトコル値を設定します。一つの名称に複数のプロトコル値を関連づけることもできます。

IPv4プロトコルは，IPv4のEther-typeと同時にARPのEther-typeも指定する必要があるため，IPv4には二つのプロトコル値を関連づけます。

［コマンドによる設定］

1. (config)# vlan-protocol IPV4 ethertype 0800 ethertype 0806

   名称IPV4のプロトコルを作成します。プロトコル値として，IPv4のEther-type値0800とARPのEther-type値0806を関連づけます。

   なお，この設定でのプロトコル判定はEthernetV2形式のフレームだけとなります。

2. (config)# vlan-protocol IPV6 ethertype 86dd

   名称IPV6のプロトコルを作成します。プロトコル値としてIPv6のEther-type値86DDを関連づけます。

(2)　プロトコルVLANの作成

［設定のポイント］

プロトコルVLANを作成します。VLANを作成する際にVLAN IDとprotocol-basedパラメータを指定します。また，VLANを識別するプロトコルとして，作成したプロトコルを指定します。

［コマンドによる設定］

1. (config)# vlan 10,20 protocol-based

   VLAN 10，20をプロトコルVLANとして作成します。VLAN 10，20は同じIPv4プロトコルVLANとするため一括して設定します。本コマンドでVLANコンフィグレーションモードに移行します。

2. (config-vlan)# protocol IPV4

   (config-vlan)# exit

   VLAN 10，20を識別するプロトコルとして，作成したIPv4プロトコルを指定します。

3. (config)# vlan 30 protocol-based

   (config-vlan)# protocol IPV6

   VLAN 30をプロトコルVLANとして作成します。また，VLAN 30を識別するプロトコルとして，作成したIPv6プロトコルを指定します。

(3)　プロトコルポートの設定

［設定のポイント］

プロトコルVLANでプロトコルによってVLANを識別するポートは，プロトコルポートを設定します。このポートではUntaggedフレームを扱います。

［コマンドによる設定］

1. (config)# interface range gigabitethernet 1/1/1-2

   ポート1/1/1，1/1/2のイーサネットインタフェースコンフィグレーションモードに移行します。ポート1/1/1，1/1/2は同じコンフィグレーションとなるため一括して指定します。

2. (config-if-range)# switchport mode protocol-vlan

   (config-if-range)# switchport protocol vlan 10

   (config-if-range)# exit

   ポート1/1/1，1/1/2をプロトコルポートに設定します。また，VLAN 10を設定します。

3. (config)# interface range gigabitethernet 1/1/3-4

   (config-if-range)# switchport mode protocol-vlan

   (config-if-range)# switchport protocol vlan 20

   (config-if-range)# exit

   ポート1/1/3，1/1/4をプロトコルポートに設定します。また，VLAN 20を設定します。

4. (config)# interface gigabitethernet 1/1/4

   (config-if)# switchport protocol vlan add 30

   ポート1/1/4にVLAN 30を追加します。ポート1/1/4はIPv4，IPv6の2種類のプロトコルVLANを設定しています。

[注意事項]

switchport protocol vlanコマンドは，それ以前のコンフィグレーションに追加するコマンドではなく指定した<vlan id list>に設定を置き換えます。すでにプロトコルVLANを運用中のポートでVLANの追加や削除を行う場合は，switchport protocol vlan addコマンドおよびswitchport protocol vlan removeコマンドを使用してください。

(4)　トランクポートの設定

［設定のポイント］

プロトコルVLANにおいても，Taggedフレームを扱うポートはトランクポートとして設定し，そのトランクポートにVLANを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/1/5

   ポート1/1/5のイーサネットインタフェースコンフィグレーションモードに移行します。

2. (config-if)# switchport mode trunk

   (config-if)# switchport trunk allowed vlan 10,20,30

   ポート1/1/5をトランクポートに設定します。また，VLAN 10，20，30を設定します。
