7.6.2 リンクアグリゲーションの転送動作
複数のメンバスイッチと接続するリンクアグリゲーションが転送先となる場合，受信したメンバスイッチのポートへ優先して転送します。フレームを受信したメンバスイッチのポートに優先して振り分けることで，スタックリンクの帯域を有効に利用できます。また，スタックを構成するほかのメンバスイッチに障害が発生しても，通信に影響を受けなくなります。優先振り分けを有効に利用するために，スタックでリンクアグリゲーションを使用する場合は，複数のメンバスイッチにわたって設定することをお勧めします。
振り分け対象となるポートが複数存在する場合の転送ポートの選択については，「21.1.5 フレーム送信時のポート振り分け」を参照してください。
(1) 正常時の転送動作

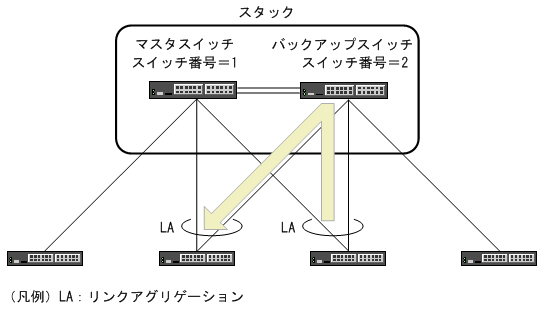

複数のメンバスイッチと接続するリンクアグリゲーションが転送先となる場合，受信したメンバスイッチのポートへ優先して転送します。リンクアグリゲーションで正常時の転送動作を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU106590.GIF)
(2) 転送元のポート障害時の転送動作

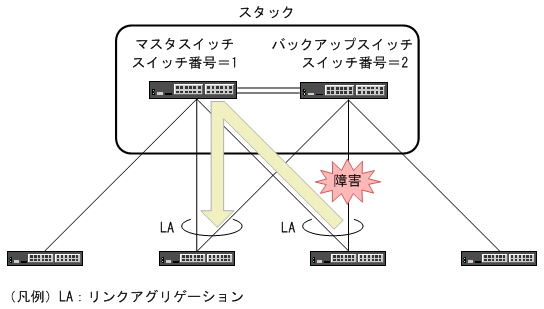

リンクアグリゲーションで転送元のポートが障害になって受信するメンバスイッチが変更された場合，受信したメンバスイッチのポートへ優先して転送します。リンクアグリゲーションで転送元のポート障害時の転送動作を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU106600.GIF)
(3) 転送先のポート障害時の転送動作

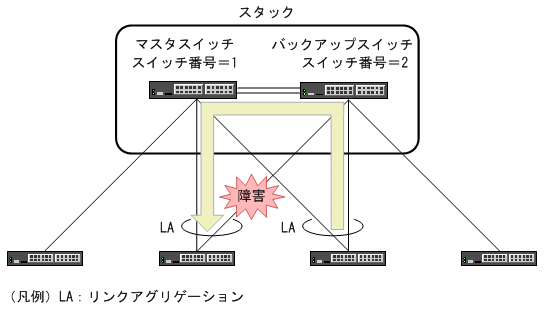

リンクアグリゲーションで転送先のポートが障害になって受信したメンバスイッチに転送するポートがない場合，スタックリンクを経由してほかのメンバスイッチのポートへ転送します。リンクアグリゲーションで転送先のポート障害時の転送動作を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU106610.GIF)
