2.2.1 ハードウェア

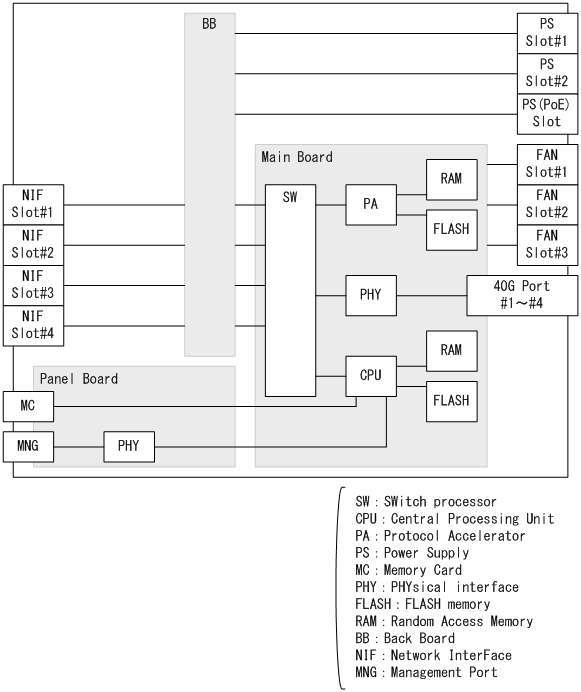

本装置は，装置筐体，NIF，PS，FANで構成されています。ハードウェアの構成を次の図に示します。
|
|
![[図データ]](./GRAPHICS/A4102020.GIF)
(1) 装置筐体
装置筐体には，メインボード，バックボード，パネルボードが含まれています。
(a) メインボード（Main Board）
メインボードはCPU部，PA部，SW部，FLASH部，RAM部から構成されます。
-
CPU部（Central Processing Unit）
CPUを搭載し，装置全体の管理，PHY部の制御，各種プロトコル処理をソフトウェアで行います。また，温度センサ監視やFAN監視もCPUで行います。
ソフトウェアはFLASH部に搭載される内蔵フラッシュメモリに格納されます。
-
PA部（Protocol Accelerator）
パケットの制御，加工等の処理をソフトウェアで行います。ソフトウェアはFLASH部に搭載される内蔵フラッシュメモリに格納されます。
-
SW部（Switch processor）
L2フレーム，L3（IPv4/IPv6）パケットのスイッチングを行います。SW部はハードウェアによるMACアドレス学習/エージング，リンクアグリゲーション，ルーティングテーブル検索，フィルタ/QoSテーブル検索，自宛/自発パケットのDMA転送を行います。これによってIPフォワーディングを実現します。
-
FLASH部（FLASH memory）
ソウトウェア，コンフィグレーションファイル，ログ情報が格納されます。
-
RAM部（Random Access memory）
ソフトウェアの動作中に使用します。
(b) バックボード（BB:Back Board）
バックボードには，メインボード，パネルボード，PSモジュール，NIFを接続します。
(c) パネルボード（Panel Board）
パネルボードはMC，PHY部から構成されます。
-
MC
MCにはSD/SDHCカードを使用しており，コンフィグレーションファイルの格納，障害情報の保存に用います。
-
PHY部（Physical Interface）
マネージメントポートのインタフェース部です。
(2) NIF（Network Interface）
NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤを処理します。NIFを搭載しない場合，空きスロットにブランクパネル（BPNL-NF31）を搭載します。
(3) PS（Power Supply）
PS（電源機構）は，外部供給電源から本装置内で使用する直流電源を生成します。電源機構はAC電源（PS-A31F）とDC電源（PS-D31F）があり，電源機構を2個搭載することで，冗長化構成が可能です。冗長化構成時は本装置の運用中にPSが故障しても装置を停止させることなく運用できます。電源機構を1台で運用する場合は，空きスロットにブランクパネル（BPNL-PS31）を搭載します。
(4) FAN
FANは装置内部を冷却するファンユニットです。ファンユニットは3個搭載して運用します。ファンユニットが故障した場合はファンユニット交換となります。
