33.1.3　BFDセッション

対向装置をBFDによる監視対象としてコンフィグレーションに設定することで，本装置と対向装置の間にBFDセッションを生成します。ここでの監視対象とは，次の組み合わせによって一意に決定される接続対象を指します。

• 宛先IPアドレス
• BFDパケットの送信インタフェース（シングルホップの場合だけ）

本装置にBFDが設定されていない場合は，対向装置からのBFDパケットを受信しても応答しないため，BFDセッションは確立しません。BFDセッションを生成するには，本装置と対向装置で双方向の設定が必要です。

＜この項の構成＞

(1)　基本動作

(2)　BFDセッションの状態

(1)　基本動作

本装置のBFDは，連携するプロトコルからの要求に基づいて動作します。プロトコルの監視機能としてBFDをコンフィグレーションに設定して，かつ監視対象となる対向装置が決定した時点で，新しいBFDセッションの生成と確立を開始します。対向装置の決定方法はプロトコルに依存します。コンフィグレーションが変更されると，動作に反映します。また，コンフィグレーションが削除されると，BFDセッションも削除します。

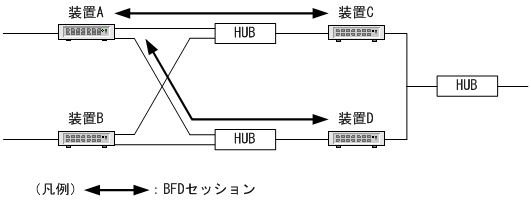

BFDの基本動作を次の図に示します。

図33-1　BFDの基本動作

装置Aでは，装置Cと装置DをBFD監視対象として設定します。装置Cでは装置Aを，装置Dでも装置AをBFD監視対象として設定します。このとき，装置Aと装置C，装置Aと装置Dの間に，それぞれBFDセッションが生成されます。

(2)　BFDセッションの状態

生成されたBFDセッションは，状態に従って監視を開始します。BFDセッションの状態を次の表に示します。

表33-2　BFDセッションの状態

状態	内容	説明
Down	ダウン	生成されたBFDセッションの初期状態，または対向装置を認識していない状態です。
Init	確立要求中	対向装置からDown状態のBFDパケットを受信して，自装置だけが監視対象を認識した過渡状態です。Init状態を経由しないで，直接Up状態になることもあります。
Up	アップ	InitまたはUp状態のBFDパケットを受信して，互いに監視対象を認識した状態です。セッションが確立されて，BFD監視が有効になります。
AdminDown	管理的ダウン	ユーザまたはシステムによって，意図的にBFDセッションをダウンさせた状態です。BFDセッションの確立は抑止されていて，対向装置からAdminDown状態を通知されるとBFDセッションがダウンします。

BFDパケットには，送信側の装置の状態が含まれています。BFDパケット上の状態と受信側の装置の状態によって，BFDセッションの状態が決定します。

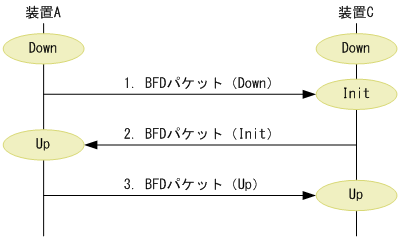

装置Aと装置C間のBFDセッションでの，状態遷移の例を次の図に示します。

図33-2　BFDの状態遷移

1. 装置AおよびCはコンフィグレーションに従ってBFDセッションをDown状態で作成して，BFD監視対象となったシステムにBFDパケット（Down）を一定の周期で送信します。
2. BFDパケット（Down）を受信した装置Cは，装置Aを認識したためInit状態へ遷移して，BFDパケット（Init）を一定の周期で送信します。BFDパケット（Init）を受信した装置Aは，Up状態へ遷移します。
3. 装置AはBFDパケット（Up）を一定の周期で送信します。BFDパケット（Up）を受信したInit状態の装置Cは，Up状態へ遷移します。

このように，両装置がUp状態となることでBFDセッションが確立したと見なされて，BFD監視が有効になります。

確立しているセッションでどちらかの装置がDown状態またはAdminDown状態になると，BFDパケットの受信によって対向装置もDown状態となって，BFDセッションはダウンします。
