28.5.7 ルート・リフレクションのコンフィグレーション

次の図に示す構成例を基にコンフィグレーションを説明します。

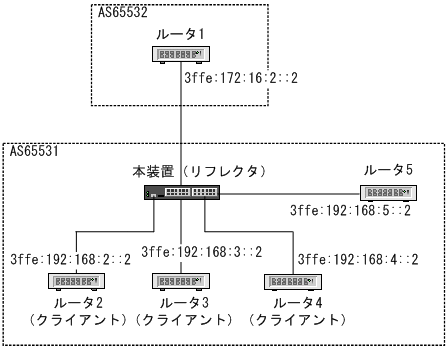

図28-16 ルート・リフレクション構成例

[図データ]

<この項の構成>
(1) コンフィグレーションコマンド一覧
(2) ルート・リフレクションの設定

(1) コンフィグレーションコマンド一覧

ルート・リフレクションのコンフィグレーションコマンド一覧を次の表に示します。

表28-15 コンフィグレーションコマンド一覧

コマンド名 説明
bgp client-to-client reflection ルート・リフレクタ・クライアント間でBGP4+経路をリフレクトすることを指定します。
bgp cluster-id ルート・リフレクションで使用するクラスタIDを指定します。
bgp router-id bgp cluster-idの設定がない場合に,ルート・リフレクションのクラスタIDとして使用します。
neighbor always-nexthop-self 内部ピアへ広告する経路のMP_REACH_NLRI属性のネクストホップを,強制的に内部ピアとのピアリングに使用している自側のアドレスに書き替えることを指定します(ルート・リフレクションの場合を含む)。
neighbor route-reflector-client ルート・リフレクタ・クライアントを指定します。

(2) ルート・リフレクションの設定

[設定のポイント]
bgp client-to-client reflectionコマンドはデフォルトで有効になっているため設定は不要です。なお,ルート・リフレクタでは,ルート・リフレクタ・クライアント間でBGP4+経路をリフレクトさせない場合,config-router-af(ipv6)モードまたはconfig-router-af(ipv6 vrf)モードでno bgp client-to-client reflectionコマンドを指定してください。

[コマンドによる設定]
  1. (config)# router bgp 65531
    (config-router)# bgp router-id 192.168.1.100
    (config-router)# neighbor 3ffe:172:16:2::2 remote-as 65532
    (config-router)# neighbor 3ffe:192:168:2::2 remote-as 65531
    (config-router)# neighbor 3ffe:192:168:3::2 remote-as 65531
    (config-router)# neighbor 3ffe:192:168:4::2 remote-as 65531
    (config-router)# neighbor 3ffe:192:168:5::2 remote-as 65531
    ルータ1を外部ピア,ルータ2,ルータ3,ルータ4,ルータ5を内部ピアとしてBGP4+ピアを設定します。

  2. (config-router)# bgp cluster-id 10.1.2.1
    クラスタIDを設定します。

  3. (config-router)# address-family ipv6
    config-router-af(ipv6)モードへ移行します。

  4. (config-router-af)# neighbor 3ffe:192:168:2::2 route-reflector-client
    (config-router-af)# neighbor 3ffe:192:168:3::2 route-reflector-client
    (config-router-af)# neighbor 3ffe:192:168:4::2 route-reflector-client
    ルータ2,ルータ3,ルータ4をルート・リフレクタ・クライアントに指定します。

  5. (config-router-af)# neighbor 3ffe:172:16:2::2 activate
    (config-router-af)# neighbor 3ffe:192:168:2::2 activate
    (config-router-af)# neighbor 3ffe:192:168:3::2 activate
    (config-router-af)# neighbor 3ffe:192:168:4::2 activate
    (config-router-af)# neighbor 3ffe:192:168:5::2 activate
    IPv6アドレスファミリを有効にします。
