12.5.8　コンフェデレーションのコンフィグレーション

次の図に示す構成例を基にコンフィグレーションを説明します。

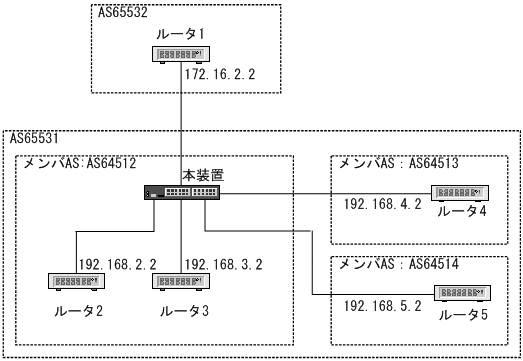

図12-31　コンフェデレーション構成例

＜この項の構成＞

(1)　コンフィグレーションコマンド一覧

(2)　コンフェデレーションの設定

(1)　コンフィグレーションコマンド一覧

コンフェデレーションのコンフィグレーションコマンド一覧を次の表に示します。

表12-22　コンフィグレーションコマンド一覧

コマンド名	説明
bgp confederation identifier	コンフェデレーション構成時の，自コンフェデレーションのAS番号を指定します。※
bgp confederation peers	コンフェデレーション構成時の，接続先メンバーAS番号を指定します。
neighbor remote-as	BGP4/BGP4+ピアを設定します。コンフェデレーション構成時の，自メンバーAS番号を設定します。

注※　VRFとグローバルネットワーク共通の指定です。

(2)　コンフェデレーションの設定

［設定のポイント］

自メンバーAS番号をrouter bgpで指定し，接続するほかのメンバーAS番号はconfig-routerモードでbgp confederation peersを設定します。

［コマンドによる設定］

1. (config)# router bgp 64512
   自メンバーAS番号（64512）を指定します。
   　

2. (config-router)# bgp router-id 192.168.1.100
   ルータIDを指定します。
   　

3. (config-router)# bgp confederation identifier 65531
   自コンフェデレーションのAS番号（65531）を指定します。
   　

4. (config-router)# bgp confederation peers 64513 64514
   接続する他のメンバーAS番号（64513，64514）を指定します。
   　

5. (config-router)# neighbor 172.16.2.2 remote-as 65532
   (config-router)# neighbor 192.168.2.2 remote-as 64512
   (config-router)# neighbor 192.168.3.2 remote-as 64512
   (config-router)# neighbor 192.168.4.2 remote-as 64513
   (config-router)# neighbor 192.168.5.2 remote-as 64514
   ルータ1を外部ピア，ルータ2，ルータ3を内部ピア，ルータ4，ルータ5をメンバーAS間ピアとしてBGP4ピアを設定します。
   　
