31.4.1 MACアドレス制御方式

<この項の構成>
(1) MACアドレスの学習
(2) IPv6マルチキャストパケットのレイヤ2中継

(1) MACアドレスの学習

MLD snoopingが設定されたVLANでMLDメッセージを受信することによってマルチキャストMACアドレスをダイナミックに学習します。学習したマルチキャストMACアドレスはMACアドレステーブルに登録します。

(a) エントリの登録

MLDv1 Reportメッセージおよび,MLDv2 Report(加入要求)メッセージを受信すると,メッセージに含まれるマルチキャストグループアドレスからマルチキャストMACアドレスを学習し,MLDv1/MLDv2 Reportメッセージを受信したポートにだけマルチキャストグループ宛てのトラフィックを転送するエントリを作成します。IPv6マルチキャストデータの宛先MACアドレスはIPアドレスの下位32ビットをMACアドレスにコピーして生成します。

IPv6マルチキャストアドレスはマルチキャストグループを識別するグループIDフィールドが112ビット長のフォーマットと32ビット長のフォーマットの2種類が規定されています。グループIDフィールドが112ビット長のアドレスフォーマットを使用する場合は,IPv4マルチキャストアドレスと同様にMACアドレスの重複が発生します。IPv6マルチキャストアドレスとMACアドレスの対応を次の図に示します。

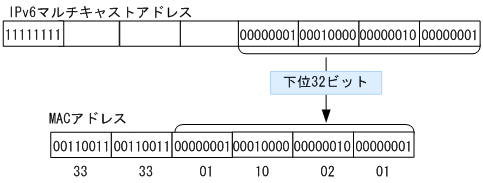

図31-4 IPv6マルチキャストアドレスとMACアドレスの対応

[図データ]

(b) エントリの削除

学習したマルチキャストMACアドレスは次のどちらかの場合に,すべてのポートにグループメンバーが存在しなくなった時点で削除されます。

(2) IPv6マルチキャストパケットのレイヤ2中継

IPv6マルチキャストパケットの受信VLAN内のレイヤ2中継はIPv4マルチキャストパケット同様にMACアドレスベースで処理します。MLD snoopingの結果によるレイヤ2中継は,同一MACアドレスにマッピングされるIPv6マルチキャストアドレスのMLD Report(加入要求)メッセージを受信したポートすべてに中継します。
