28.7.9　Ring Protocolの禁止構成

Ring Protocolを使用したネットワークでの禁止構成を次に示します。

＜この項の構成＞

(1)　同一リング内に複数のマスタノードを設定

(2)　共有リンク監視リングが複数ある構成

(3)　ループになるマルチリング構成例

(4)　マスタノードのプライマリポートが決定できない構成

(1)　同一リング内に複数のマスタノードを設定

同一のリング内に2台以上のマスタノードを設定しないでください。同一リング内に複数のマスタノードがあると，セカンダリポートが論理ブロックされるためにネットワークが分断されてしまい，適切な通信ができなくなります。

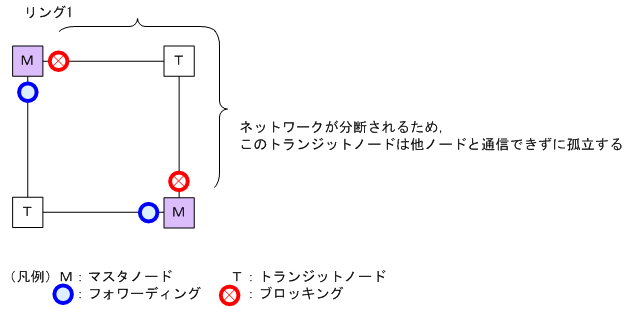

図28-42　同一リング内に複数のマスタノードを設定

(2)　共有リンク監視リングが複数ある構成

共有リンクありのマルチリング構成では，共有リンク監視リングはネットワーク内で必ず一つとなるように構成してください。共有リンク監視リングが複数あると，共有リンク非監視リングでの障害監視が分断されるため，正しい障害監視ができなくなります。

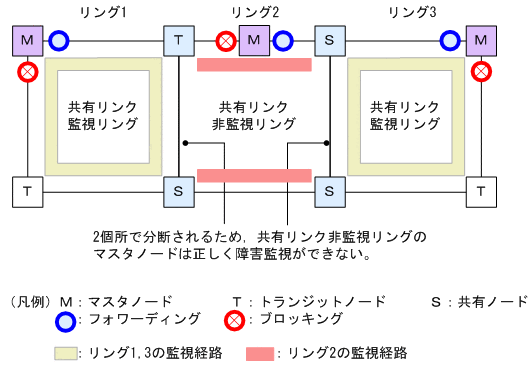

図28-43　共有リンク監視リングが複数ある構成

(3)　ループになるマルチリング構成例

次に示す図のようなマルチリング構成を組むとトランジットノード間でループ構成となります。

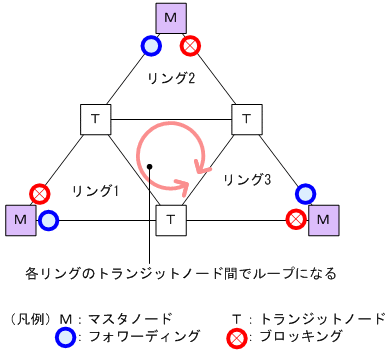

図28-44　ループになるマルチリング構成

(4)　マスタノードのプライマリポートが決定できない構成

次の図のように，二つの共有リンク非監視リングの最終端に位置するノードにマスタノードを設定しないでください。このような構成の場合，マスタノードの両リングポートが共有リンクとなるため，プライマリポートを正しく決定できません。

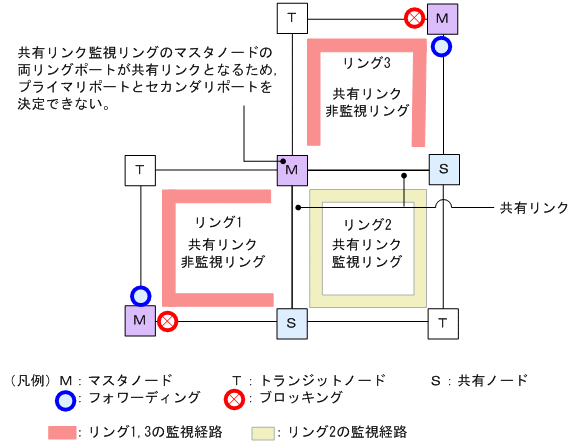

図28-45　マスタノードのプライマリポートが決定できない構成
