26.1.7 VNIマッピング方式

VNIマッピング方式には,VLANマッピングとサブインタフェースマッピングの2種類があります。

<この項の構成>
(1) VLANマッピング
(2) サブインタフェースマッピング
(3) VNIマッピング方式の注意事項

(1) VLANマッピング

一つのVLANに対して,VNIを一つだけ割り当てられます。VNIの数はVLANの最大数(4094)までです。

また,同一ポート内で,VNI用のVLANとレイヤ2機能としてのVLANが共存できます。ただし,共存する場合は,VNIを割り当てたVLANをネイティブVLANに指定できません。

VLANマッピングの例を次の図に示します。

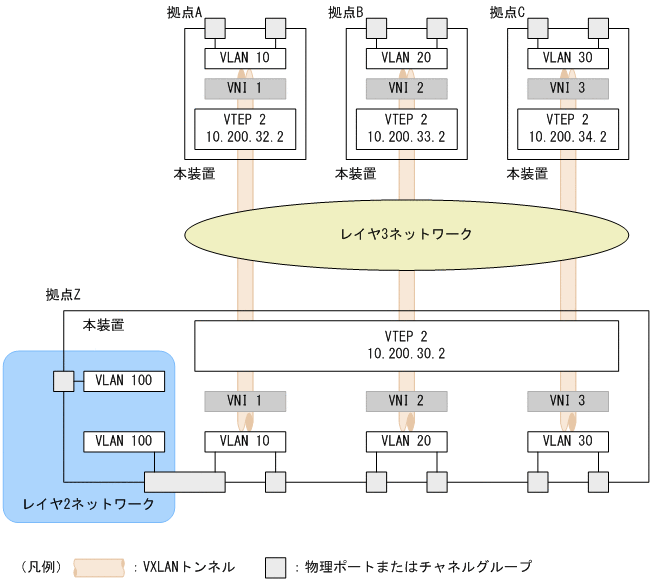

図26-4 VLANマッピングの例

[図データ]

この図で示す各拠点間は,VTEPに割り当てたVNI IDで接続します。接続する拠点間では,同じVNI IDを設定してください。

なお,VNIに所属するVLAN IDとして,接続先の拠点とは異なるVLAN IDも設定できます。

(2) サブインタフェースマッピング

物理ポートまたはチャネルグループのサブインタフェースごとにVNIを割り当てます。

サブインタフェースは,イーサネットまたはポートチャネルと,VLAN Tag(VLAN ID)の組み合わせで,論理的なインタフェースを構築する機能です。このため,サブインタフェースを識別するためのVLAN IDが同一でも元となるイーサネットまたはポートチャネルが異なる場合は,異なるインタフェースとして認識でき,同一VLAN IDに対して異なるVNIを割り当てられます。なお,サブインタフェースマッピングでは,レイヤ2機能用のVLANは共存できません。

サブインタフェースマッピングの例を次の図に示します。

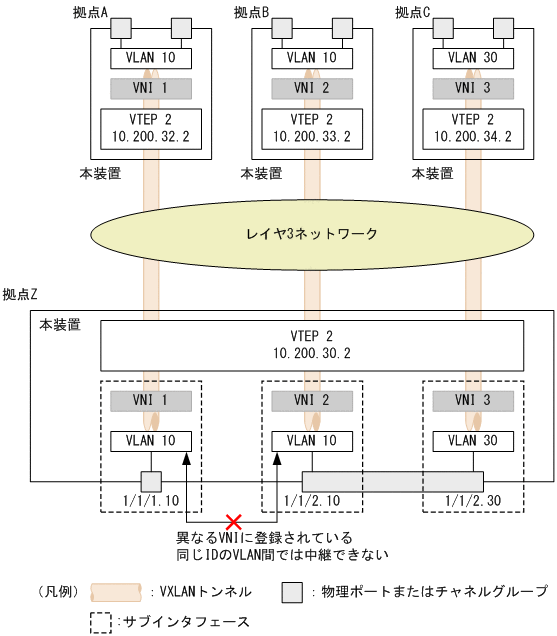

図26-5 サブインタフェースマッピングの例

[図データ]

この図で示す各拠点間は,VTEPに割り当てたVNI IDで接続します。接続する拠点間では,同じVNI IDを設定してください。

(3) VNIマッピング方式の注意事項
