コンフィグレーションガイド Vol.3

31.2.3　IPv6 PIM-SM情報の確認

本装置のIPv6マルチキャストルーティング情報で，PIM-SM機能を設定した場合の確認内容には次のものがあります。

＜この項の構成＞

(1)　インタフェース情報

(2)　隣接情報

(3)　送信元ルート情報

(4)　PIM-SM BSR情報

(5)　PIM-SM ランデブーポイント情報

(6)　PIM-SM ルーティング情報

(1)　インタフェース情報

show ipv6 pim interfaceを実行して，次のことを確認してください。

図31-9　show ipv6 pim interfaceコマンドの実行結果
> show ipv6 pim interface
Date 20XX/08/01 15:20:00 UTC
Interface      Component  Vif Nbr    Hello DR                       This
                              Count  Intvl Address                  System
VLAN0001       PIM-SM       1     2     30 fe80::200:87ff:fe10:a95a Y
(以下省略)

当該インタフェース名称が含まれていることを確認してください。当該インタフェース名称が含まれていない場合，そのインタフェースでIPv6 PIM-SMは動作していません。コンフィグレーションで当該インタフェースでIPv6 PIMがenableになっているか確認してください。また，そのインタフェースに障害が発生していないか確認してください。

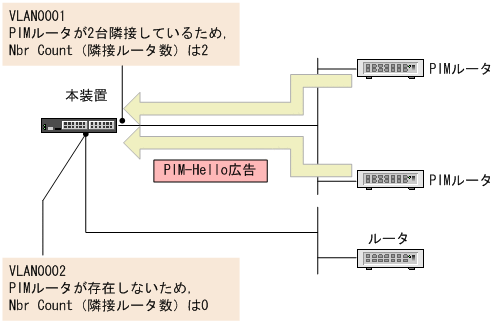

該当インタフェースのNbr Count（PIM隣接ルータ数）を確認してください。0の場合は隣接ルータが存在しないか，隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。

(2)　隣接情報

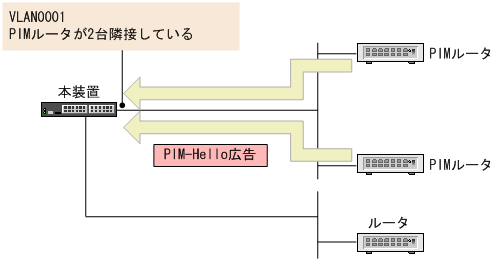

show ipv6 pim neighborを実行して，当該インタフェースに関する隣接相手を確認してください。ある特定の隣接が存在しない場合，隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。

図31-10　show ipv6 pim neighborコマンドの実行結果
> show ipv6 pim neighbor
Date 20XX/08/01 15:20:00 UTC
Neighbor Address         Interface Uptime Expires
fe80::200:87ff:feb0:1234 VLAN0001  00:05  01:40
fe80::200:87ff:fea0:abcd VLAN0001  00:05  01:40
(以下省略)

(3)　送信元ルート情報

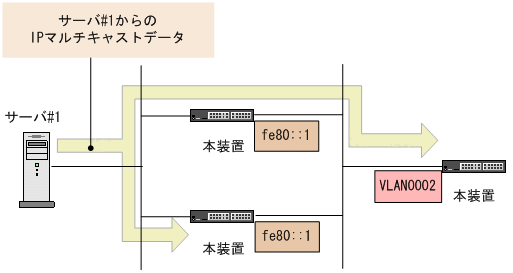

show ipv6 rpfコマンドを実行して，送信元のルート情報を確認してください。

図31-11　show ipv6 rpfコマンドの実行結果
> show ipv6 rpf 2001:db8::100
Date 20XX/08/01 15:20:00 UTC
Incoming: VLAN0002 Upstream: fe80::1
(以下省略)

(4)　PIM-SM BSR情報

show ipv6 pim bsrを実行して，BSRアドレスが表示されていることを確認してください。”----”表示の場合，BSRがBootstrapメッセージを広告していないか，BSRが存在していない可能性があります。BSRを調査してください。なお，PIM-SSMではBSRは使用しませんのでご注意ください。

図31-12　show ipv6 pim bsrコマンドの実行結果
> show ipv6 pim bsr
Date 20XX/08/01 15:20:00 UTC
Status : Not Candidate Bootstrap Router
BSR Address : 2001:db8::1
    Priority: 100    Hash mask length: 30
    Uptime  : 03:00
    Bootstrap Timeout : 130 seconds
>

(5)　PIM-SM ランデブーポイント情報

show ipv6 pim rp-mappingを実行して，該当のIPv6マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合，BSRがBootstrapメッセージを広告していないか，ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお，PIM-SSMではランデブーポイントは使用しませんのでご注意ください。

図31-13　show ipv6 pim rp-mapping コマンドの実行結果
> show ipv6 pim rp-mapping brief
Date 20XX/08/01 15:20:00 UTC
Status : Not Candidate Rendezvous Point
Total: 2 routes, 2 groups, 1 RP
Group/Masklen                  C-RP Address
ff15:200::/64                  2001:db8::1
ff15:100::/32                  2001:db8::1
>

(6)　PIM-SM ルーティング情報

show ipv6 mrouteコマンドを実行し，当該宛先アドレスへの経路が存在するかどうかを確認してください。（S,G）エントリが存在しない場合は，（*,G）エントリが存在しているかを確認してください。（*,G）が存在しない場合，およびincoming，outgoingが正しくない場合は隣接ルータを調査してください。なお，PIM-SSMでは（*,G）は使用しません（存在しません）。

図31-14　PIM-SMマルチキャストルート情報の表示

> show ipv6 mroute
Date 20XX/04/20 15:20:00 UTC
Total: 4 routes, 2 groups, 2 sources

(S,G) 2 routes  --------------------------------------------------
Group Address                       Source Address
ff15:100::50                        2001:db8::100
    uptime 02:00    expires 02:30    assert 00:00    flags F  protocol SM
    incoming: VLAN0002       upstream: Direct  reg-sup: 30s
    outgoing: VLAN0003  uptime 02:30    expires --:--

ff15:200::1                         2001:db8::200
    uptime 02:00    expires 02:30    assert 00:00    flags F  protocol SM
    incoming: VLAN0001       upstream: Direct  reg-sup: 30s
    outgoing: VLAN0003  uptime 02:30    expires --:--

(*,G) 2 routes  --------------------------------------------------
Group Address                       RP Address
ff15:100::50                        2001:db8::1
    uptime 02:00    expires --:--    assert 00:00    flags R  protocol SM
    incoming: VLAN0001       upstream: This System
    outgoing: VLAN0003  uptime 02:30    expires --:--

ff15:200::1                         2001:db8::2
    uptime 02:00    expires --:--    assert 00:00    flags R  protocol SM
    incoming: VLAN0001       upstream: fe80::1200:87ff:fe10:1234
    outgoing: VLAN0003  uptime 02:30    expires --:--
              VLAN0004  uptime 02:30    expires --:--
>
