30.2.2　MLDの動作

＜この項の構成＞

(1)　MLDv1の動作

(2)　MLDv2の動作

(1)　MLDv1の動作

本装置がサポートするMLDv1メッセージの仕様を次の表に示します。

表30-1　MLDv1メッセージ

タイプ		意味	サポート
			送信	受信
Multicast Listener Query	General Query	IPv6マルチキャストグループの参加問い合わせ(全グループ宛て)	○	○
	Group-Specific Query	IPv6マルチキャストグループの参加問い合わせ(特定グループ宛て)	○	○
Multicast Listener Report		加入しているIPv6マルチキャストグループの報告	×	○
Multicast Listener Done		IPv6マルチキャストグループからの離脱報告	×	○

(凡例)　○：サポートする　×：サポートしない

(2)　MLDv2の動作

MLDv2はフィルタモードと送信元リストを指定することで，送信元フィルタリング機能を実現します。フィルタモードには次の二つのモードがあります。

• INCLUDE：指定された送信元リストからのパケットだけ中継します
• EXCLUDE：指定された送信元リスト以外からのパケットだけ中継します

本装置がサポートするMLDv2メッセージの仕様を次の表に示します。

表30-2　MLDv2メッセージ

タイプ		意味	サポート
			送信	受信
Version 2 Multicast Listener Query	General Query	IPv6マルチキャストグループの参加問い合わせ(全グループ宛て)	○	○
	Multicast Address Specific Query	IPv6マルチキャストグループの参加問い合わせ(特定グループ宛て)	○	○
	Multicast Address and Source Specific Query	IPv6マルチキャストグループの参加問合せ(特定の送信元およびグループ宛て)	○	○
Version 2 MulticastListener Report	Current StateReport	加入しているIPv6マルチキャストグループとフィルタモード報告	×	○
	State ChangeReport	加入しているIPv6マルチキャストグループとフィルタモードの更新報告	×	○

(凡例)　○：サポートする　　×：サポートしない

フィルタモードおよび送信元リストはグループ加入後に変更することが可能で，Reportメッセージに含まれるMulticast Address Recordで指定します。本装置がサポートするMulticast Address Recordタイプを次の表に示します。

表30-3　Multicast Address Recordタイプ

タイプ		意味	サポート
Current State Report	MODE_IS_INCLUDE	INCLUDEモードであることを示します	○
	MODE_IS_EXCLUDE	EXCLUDEモードであることを示します	○ (送信元リストは無視します)
State Change Report	CHANGE_TO_ INCLUDE_MODE	フィルタモードをINCLUDEに変更することを示します	○
	CHANGE_TO_ EXCLUDE_MODE	フィルタモードをEXCLUDEに変更することを示します	○ (送信元リストは無視します)
	ALLOW_NEW_ SOURCES	データの受信を希望する送信元を追加することを示します	○
	BLOCK_OLD_ SOURCES	データの受信を希望する送信元を削除することを示します	○

(凡例)　○：サポートする

MLDv1メッセージを使用したMLDv1の動作を次に示します。

• IPv6マルチキャストルータは，直接接続するインタフェース上にIPv6マルチキャストメンバーシップの情報を得るために，定期的にMulticast Listener Queryメッセージをリンクローカル・全ノードアドレスff02::1宛てに送信します。
• ホストはMulticast Listener Queryを受信すると，Multicast Listener Reportを該当するグループ宛てに送信することで，グループへの参加状況を報告します。
• ホストからMulticast Listener Reportを受信すると，IPv6マルチキャストルータはメンバーシップリストにそのグループを追加します。
• Multicast Listener Doneメッセージを受信するとそのグループをメンバーシップリストから削除します。

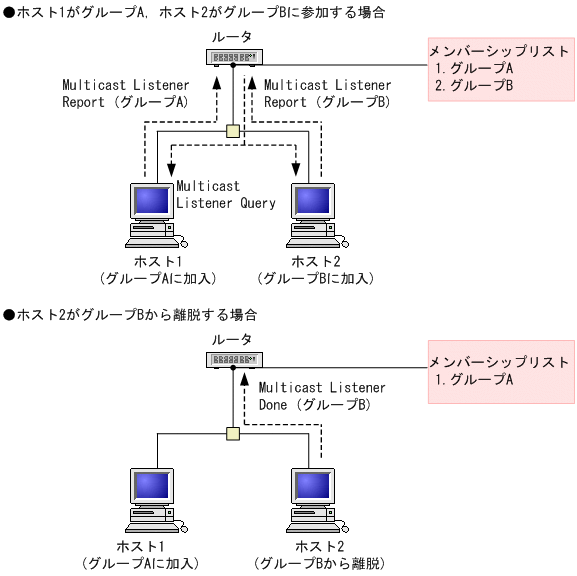

MLDv1グループ参加・離脱動作を次の図に示します。

図30-2　MLDv1グループ参加・離脱動作

MLDv2メッセージを使用したMLDv2の動作を次に示します。

• IPv6マルチキャストルータは，直接接続するインタフェース上にIPv6マルチキャストメンバーシップの情報を得るために，定期的にVersion 2 Multicast Listener Query （General Query）メッセージをリンクローカル・全ノードアドレスff02::1宛てに送信します。
• ホストはVersion 2 Multicast Listener Queryを受信すると，Version 2 Multicast listener Report（Current State Report）をff02::16宛てに送信することで，グループへの参加状況を報告します。
• ホストからVersion 2 Multicast Listener Report（State Change Report）メッセージを受信するとIPv6マルチキャストルータはMulticast Address Recordタイプの内容に応じてメンバーシップリストへのグループ追加，あるいはメンバーシップリストからのグループ削除を行います。

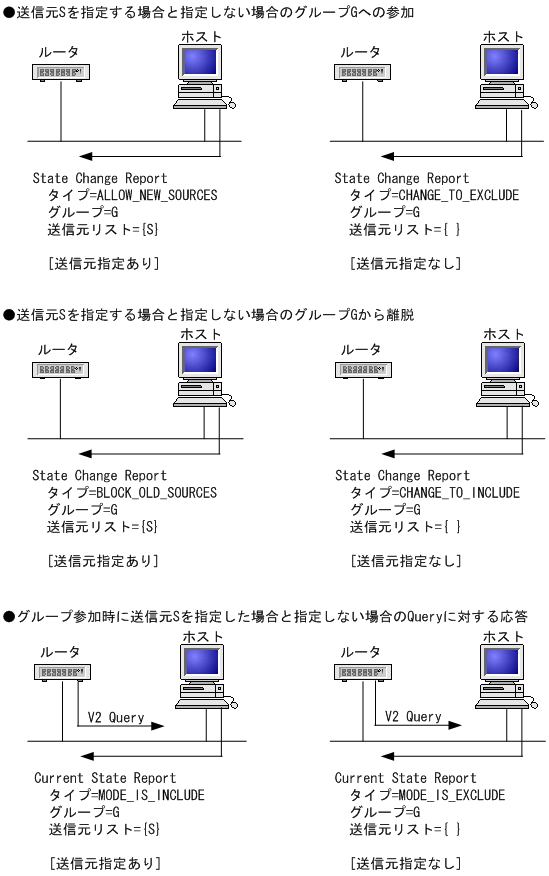

ホストからのMLDv2 Reportメッセージ送信動作を次の図に示します。

図30-3　MLDv2グループ参加・離脱動作
