23.1.1　概要

イーサネットは企業内LANだけでなく広域網でも使われるようになってきました。これに伴い，イーサネットにSONETやATMと同等の保守管理機能が求められています。

CFMでは，次の三つの機能を使って，レイヤ2ネットワークの保守管理を行います。

1. Continuity Check
   管理ポイント間で，情報が正しく相手に届くか（到達性・接続性）を常時監視します。

2. Loopback
   障害を検出したあと，Loopbackでルート上のどこまで到達するのかを特定します（ループバック試験）。

3. Linktrace
   障害を検出したあと，Linktraceで管理ポイントまでのルートを確認します（レイヤ2ネットワーク内のルート探索）。

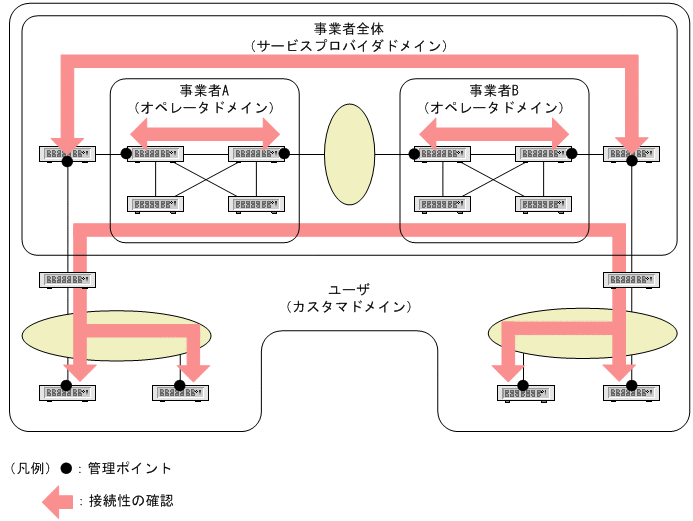

CFMの構成例を次の図に示します。

図23-1　CFMの構成例

＜この項の構成＞

(1)　CFMの機能

(2)　CFMの構成

(1)　CFMの機能

CFMはIEEE802.1agで規定されていて，次の表に示す機能があります。本装置は，これらの機能をサポートしています。

表23-1　CFMの機能

名称	説明
Continuity Check（CC）	管理ポイント間の到達性の常時監視
Loopback	ループバック試験 ping相当の機能をレイヤ2で実行します。
Linktrace	ルート探索 traceroute相当の機能をレイヤ2で実行します。

(2)　CFMの構成

CFMを構成する要素を次の表に示します。CFMはドメイン，MA，MEPおよびMIPから構成された保守管理範囲内で動作します。

表23-2　CFMを構成する要素

名称	説明
ドメイン （Maintenance Domain）	CFMを適用するネットワーク上の管理用のグループのこと。
MA （Maintenance Association）	ドメインを細分化して管理するVLANのグループのこと。
MEP （Maintenance association End Point）	管理終端ポイントのこと。 ドメインの境界上のポートで，MA単位に設定します。また，CFMの各機能を実行するポートです。
MIP （Maintenance domain Intermediate Point）	管理中間ポイントのこと。 ドメインの内部に位置する管理ポイントです。
MP （Maintenance Point）	管理ポイントのことで，MEPとMIPの総称です。
