6.2.2　端末検出動作切り替えオプション

本装置では，認証済み端末が存在しない場合，認証前端末を検出するためにtx-periodコマンドで指定した間隔でEAP-Request/Identityをマルチキャスト送信します。認証サブモードが端末認証モードの場合，認証済み端末と認証前端末が混在するため，認証済み端末が存在していても端末を検出する必要があります。しかし，EAP-Request/Identityをマルチキャスト送信すると認証済み端末も受信するため，認証済み端末の再認証が発生するなどの問題があります。

本装置では，端末認証モードの場合だけ，認証済み端末が存在するときの端末検出動作を4方式から選択できます。各方式の特徴を理解して，適切な端末検出動作を選択してください。なお，端末検出動作はsupplicant-detectionコマンドで指定できます。指定しない場合は，shortcutで動作します。

各方式の動作について説明します。

＜この項の構成＞
(1)　auto
(2)　disable
(3)　full
(4)　shortcut

(1)　auto

認証済み端末が存在する場合は，EAP-Request/Identityをマルチキャスト送信しません。認証前端末が送信した任意のフレームを受信することで認証前端末を検出し，認証を開始します。

この方式では，認証済み端末にはEAP-Request/Identityが到達しないため，認証済み端末の再認証による負荷はありません。検出にも負荷にも問題がないため，この方式での運用をお勧めします。

なお，チャネルグループに接続した端末については，任意のフレーム受信による検出ができません。この場合，端末を検出する契機は認証前端末が送信したEAPOL-Startの受信だけとなります（disableと同じ動作）。チャネルグループに端末を接続し，かつSupplicantにEAPOL-Startを送信するように設定できない場合は，本装置の端末検出動作にfullまたはshortcutを指定してください。

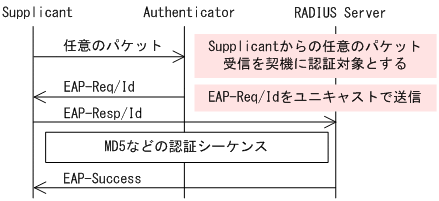

auto指定時のEAP-Request/Identityのシーケンスを次の図に示します。

図6-10　auto指定時のEAP-Request/Identityのシーケンス

[図データ]

(2)　disable

認証済み端末が存在する場合は，EAP-Request/Identityをマルチキャスト送信しません。認証前端末が送信したEAPOL-Startを受信することで認証前端末を検出し，認証を開始します。

このため，自発的にEAPOL-Startを送信しないSupplicantソフトウェアを使用すると，認証前端末を検出できません。このような場合は，SupplicantにEAPOL-Startを送信するように設定するか，本装置の端末検出動作にautoを指定してください。

この方式では，認証済み端末にEAP-Request/Identityが到達しないため，認証済み端末の再認証による負荷はありません。

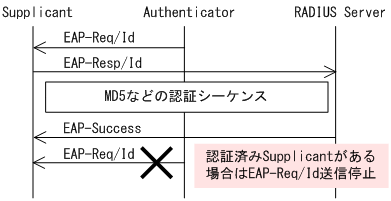

disable指定時のEAP-Request/Identityのシーケンスを次の図に示します。

図6-11　disable指定時のEAP-Request/Identityのシーケンス

[図データ]

(3)　full

認証済み端末が存在する場合でも，EAP-Request/Identityをマルチキャスト送信します。認証前端末がこのフレームを受信し応答することで，認証を開始します。

認証済み端末もこのフレームを受信することで再認証を開始します。この方式では，認証済み端末が再認証を開始した場合，認証シーケンスを省略しないで実施します。

認証済み端末が定期的に再認証するため，端末台数に比例した負荷が掛かります。負荷の影響を避けるため，認証単位当たりの端末台数を20台以下にしてください。

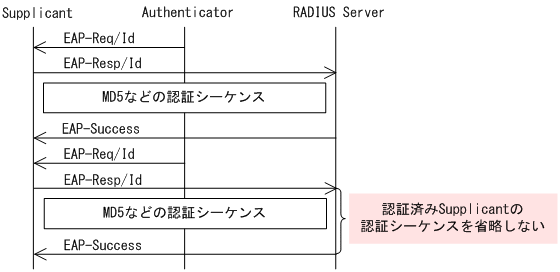

full指定時のEAP-Request/Identityのシーケンスを次の図に示します。

図6-12　full指定時のEAP-Request/Identityのシーケンス

[図データ]

(4)　shortcut

認証済み端末が存在する場合でも，EAP-Request/Identityをマルチキャスト送信します。認証前端末がこのフレームを受信し応答することで，認証を開始します。

認証済み端末もこのフレームを受信することで再認証を開始します。この方式では，認証済み端末が再認証を開始した場合，認証シーケンスを省略してすぐにEAP-Successを送信することで負荷を軽減します。

しかし，一部のSupplicantソフトウェアでは，EAP-Successをすぐに送信する動作を認証失敗と見なします。この結果，認証後すぐに通信が途切れたり，認証後数分から数十分で通信が途切れたり，再認証を繰り返して負荷が上がったりすることがあります。

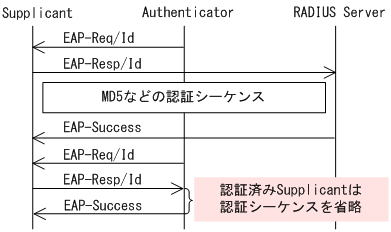

shortcut指定時のEAP-Request/Identityのシーケンスを次の図に示します。

図6-13　shortcut指定時のEAP-Request/Identityのシーケンス（デフォルト）

[図データ]
