3.14.2 IPv6マルチキャスト

IPv6マルチキャストを設定できるインタフェース数およびルーティングテーブルのエントリ数を次の表に示します。本装置はIPv6マルチキャストルーティングプロトコルとしてPIM-SMおよびPIM-SSMをサポートしています。PIM-SMとPIM-SSMは同時に動作できます。

複数のVRFでIPv6マルチキャストを使用する場合,グローバルネットワークとすべてのVRFの合計を本収容条件内に収めてください。

表3-113 IPv6マルチキャストエントリ最大数

項 目 最大数
AX3830S AX3650S
PIM-SM/SSMマルチキャストインタフェース数※1 63/装置 63/装置
MLD動作インタフェース数 127/装置 127/装置
マルチキャスト送信元の数 128/グループ 128/グループ
PIM-SM/SSMマルチキャスト経路情報のエントリ((S,G)エントリ,(*,G)エントリ,およびネガティブキャッシュ)数※2
S:送信元IPアドレス
G:グループアドレス
128/装置 768/装置
MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定数※3 256/装置 256/装置
MLDv2で1Reportに対し処理できるrecord情報※4 32record/メッセージ
32ソース/record
32record/メッセージ
32ソース/record
MLD加入グループ数※5 256/装置 256/装置
マルチキャストルータ隣接数 64/装置 64/装置
ランデブーポイント数 1/グループ 1/グループ
1装置当たりランデブーポイントで設定できるグループ数 128/装置 128/装置
1ネットワーク(VPN)当たりランデブーポイントに設定できる延べグループ数 128/ネットワーク(VPN)
128/装置※6
128/ネットワーク(VPN)
128/装置※6
1ネットワーク(VPN)当たりのBSR候補数 16/ネットワーク(VPN)
32/装置※6
16/ネットワーク(VPN)
32/装置※6
静的加入グループ数※7 256/装置 256/装置
静的ランデブーポイント(RP)ルータアドレス数 16/装置 16/装置
インタフェース当たりのMLD加入グループ数※5 256/インタフェース 256/インタフェース
MLDグループ当たりのソース数 256/グループ 256/グループ
遠隔のマルチキャストサーバアドレスを直接接続サーバとして扱う設定数 256/装置
128/インタフェース
256/装置
128/インタフェース
マルチキャストを設定できるVRF数 31/装置 31/装置
エクストラネットのマルチキャストフィルタ数※8 64/装置 64/装置
エクストラネットで使用するroute-map数 32/装置
32/VRF
32/装置
32/VRF
PIM-SM VRF Gateway動作マルチキャストアドレス数※9 32/装置
32/VRF
32/装置
32/VRF

注※1
PIM-SM/PIM-SSMとして他ルータと隣接するインタフェース数。

注※2
上限はテーブルエントリ数の配分パターンによって異なります。詳細は「3.1 テーブルエントリ数」を参照してください。ただし,次の条件を同時に満たす環境でPIM-SMを使用する場合,最大エントリ数が128以上のモードを選択していても,最大エントリ数は128になります。
  • マルチキャストブロードバンド通信
  • 本装置がfirst hop routerまたはランデブーポイント
また,本装置に設定されたIPインタフェース数(マルチキャストインタフェース数ではない)によってもエントリ数が変わります。エントリ単位の入出力ポート数を全エントリ分合算したポート数が「表3-109 IPインタフェース設定数に対するマルチキャスト入出力ポート数」に示す範囲内になるように使用してください。
なお,IPv4とIPv6を同時動作させた場合はIPv4とIPv6のエントリの合計となります。
1エントリ内の入出力ポート数は,入出力インタフェースで同一のポートを使用している場合は1で数えます。例えば,入力インタフェースでポート1/0/1および1/0/2,出力インタフェース1でポート1/0/2,1/0/3および1/0/4,出力インタフェース2でポート1/0/3,1/0/4および1/0/5を使用している場合,該当するエントリの入出力ポート数は5となります。

注※3
マルチキャストで使用するインタフェース数および加入グループ数によって設定できる数が変わります。「表3-114 使用インタフェース数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」および「表3-115 加入グループ数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」に示す範囲内で使用してください。加入グループ数は,動的および静的加入グループ数の総計です。同一グループアドレスが異なるインタフェースに加入している場合,加入グループ数は一つではなく,加入したインタフェースの数になります。

注※4
一つのReportメッセージで処理できるソース数は延べ1024ソースまでです。ソース情報のないrecordも1ソースとして数えます。
MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定をした場合,その設定に一致したEXCLUDE recordで定義されているソース数を数えます。また,受信したReportメッセージ内にEXCLUDE recordが複数存在し,MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定で追加したソース数が延べ1024を超えた場合,以降のそのメッセージ内のEXCLUDE recordで,連携動作の対象となるEXCLUDE recordについてマルチキャスト中継情報は作成しません。

注※5
本装置に直接接続しているグループの数を示します。MLDv2使用時に送信元を指定する場合のグループ数は,送信元とグループの組み合わせの数となります。「図3-2 マルチキャストグループ数の例」の例では3です。インタフェース当たりの加入可能グループ数については,「表3-116 IPv6でのインタフェース当たりの加入可能グループ数」を参照してください。

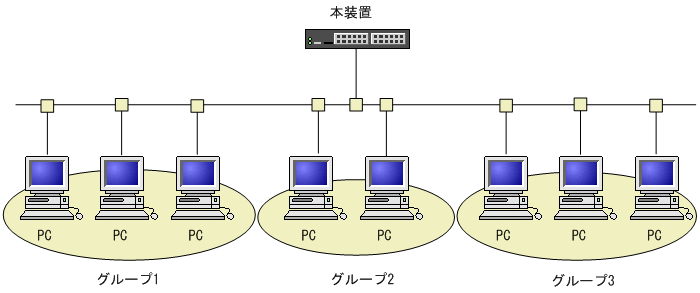

図3-2 マルチキャストグループ数の例

[図データ]

注※6
本装置のグローバルネットワークとすべてのVRFに接続するネットワーク(VPN)上の総数です。

注※7
静的加入グループ数とは,各マルチキャストインタフェースで静的加入するグループアドレスの総数です。同一グループアドレスを複数の異なるインタフェースに静的加入設定した場合,静的加入グループ数は一つではなく,静的加入設定したインタフェースの数になります。一つのインタフェースに設定できる静的加入グループ数は256までです。

注※8
すべてのroute-mapで指定したaccess-list内のアドレスの延べ数です。

注※9
エクストラネットで指定したroute-mapを使用します。route-mapに指定したaccess-list内で,ホストアドレス(128ビットマスク)として指定したマルチキャストアドレスが対象となります。
装置当たりの上限は,すべてのVRFで指定したPIM-SM VRFゲートウェイのグループアドレスの延べ数です。
また,静的加入グループ数で指定したグループアドレス数との合計になります。



表3-114 使用インタフェース数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

使用インタフェース数 MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数
31 256
63 128
127 64

表3-115 加入グループ数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

加入グループ(延べ数) MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定数
64 256
128 128
256 64
512 32
1024 16
2048 8
4096 4
8128 2

表3-116 IPv6でのインタフェース当たりの加入可能グループ数

使用インタフェース数 インタフェース当たりの加入可能グループ数
31 256
63 128
127 64
