23.1.4　VLANの優先順位

＜この項の構成＞
(1)　フレーム受信時のVLAN判定の優先順位

(1)　フレーム受信時のVLAN判定の優先順位

フレームを受信したとき，受信したフレームのVLANを判定します。VLAN判定の優先順位を次の表に示します。

表23-4　VLAN判定の優先順位

ポートの種類 VLAN判定の優先順位
アクセスポート ポートVLAN
プロトコルポート プロトコルVLAN＞ポートVLAN（ネイティブVLAN）
MACポート MAC VLAN＞ポートVLAN（ネイティブVLAN）
トランクポート VLAN Tag＞ポートVLAN（ネイティブVLAN）
トンネリングポート ポートVLAN

VLAN判定のアルゴリズムを次の図に示します。

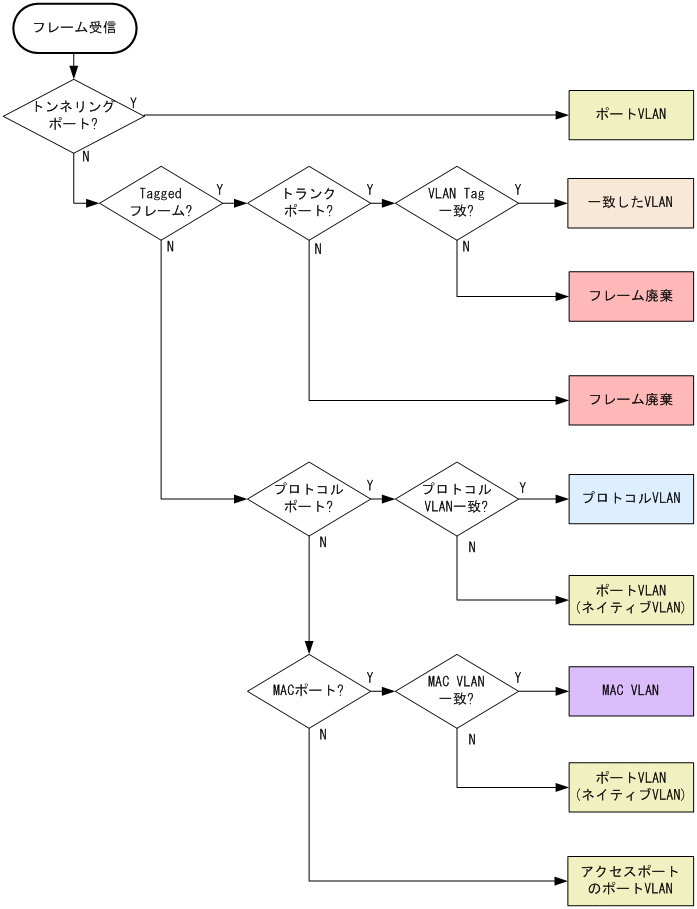

図23-1　VLAN判定のアルゴリズム

[図データ]
