19.1.4 ポートミラーリング使用時の注意事項
(1) 他機能との共存
-
次の機能を併用する場合,対象パケットはソフトウェアで送信するパケットになるため,ミラーリングしません。
-
自発DHCP snoopingを有効にした場合の,本装置が送信するすべてのDHCPパケット
-
ダイナミックARP検査を有効にした場合の,本装置が送信するすべてのARPパケット
-
-
ポリシーベースミラーリングを併用する場合,次の点に注意してください。
-
ポリシーベースミラーリングで使用しているモニターセッション番号は使用できません。
-
送信フレームをミラーリングの対象にできません。
-
ポリシーベースミラーリングでミラーポートとして使用しているポートは,ミラーポートとして設定できません。
-
セッション番号1を指定したポリシーベースミラーリングと受信フレームのポートミラーリングで,同一のフレームがミラーリング対象となる場合,ポートミラーリングではミラーされません。
-
(2) 送信フレームをミラーリングの対象とする場合の注意事項
-
ミラーポートから送信されるフレームの順序は,モニターポートから送信されるフレームの順序と異なることがあります。
-
一つのモニターセッションに複数のモニターポートを設定した状態で,複数のモニターポートにフラッディングするフレームは,1個のフレームだけをミラーリングします。
-
IPマルチキャスト中継フレームをモニターポートで送信する場合,ミラーポートから送信するフレームは,フレームを受信したVLANのVLAN IDを付けたTaggedフレームとなります。さらにVLAN Tag以外のイーサネットフレームのヘッダ情報もフレーム受信時のものとなります。
-
次に示す状態のためにモニターポートでは通信できない場合でも,一部のフレームはミラーリングします。
-
スパニングツリーによるBlocking,Discarding,Listening,およびLearning状態
-
GSRPによるブロッキング状態
-
Ring Protocolによるブロッキング状態
-
アップリンク・リダンダントでのスタンバイポート
-
IEEE802.1Xによる未認証
ミラーリングするフレームを次に示します。
-
フラッディングされたフレーム
-
モニターポートの状態を送信禁止にする際に実施するMACアドレステーブルのクリア処理中に,MACアドレステーブルエントリに一致したフレーム
-
-
VXLAN Accessポートをモニターポートに指定した状態で,そのポートで受信したフレームをフラッディングするときは,該当フレームをミラーリングします。
このとき,該当VXLAN AccessポートでVNIマッピング方式をサブインタフェースマッピングで使用している状態で,Untaggedフレームのフラッディング対象フレームを受信した場合,ミラーリングフレームはVLAN IDが4095のTaggedフレームとなります。【SL-L3A】
-
本装置でIPマルチキャストルーティング機能とIGMP/MLD snooping機能を同時に使用しており,かつIPマルチキャストが有効なポートをモニターポートに指定した場合,登録済みのネガティブキャッシュまたは中継エントリに該当するIPマルチキャストパケットを該当するモニターポートで受信したときは,該当IPマルチキャストパケットをミラーリングします。
(3) ポートミラーリング802.1Q Tag付与機能使用時の注意事項
-
VLAN Tagが付くため,通常より4バイト大きいサイズのフレームを扱える必要があります。特に,Taggedフレームおよび送信フレームをミラーリングする場合,ミラーリングフレームはVLAN Tagが2段になるため,8バイト大きいサイズのフレームを扱える必要があります。
-
ミラーポートとして設定するポートには,トランクポートを接続してください。
-
ミラーリングフレームは,ミラーポートと同じポートに設定されたリンクアグリゲーションやレイヤ2スイッチ機能の通信状態に関係なく送信されます。
-
モニターポートで受信したユニキャストフレームが中継装置宛ての場合,ミラーリングフレームのMACアドレスを持つ中継装置で自宛として受信するため,付けられたVLAN Tagに基づくレイヤ2中継ができません。中継装置でレイヤ2中継をするには,モニターするフレームを中継するVLANに対して,VLANごとのMACアドレスを設定してください。

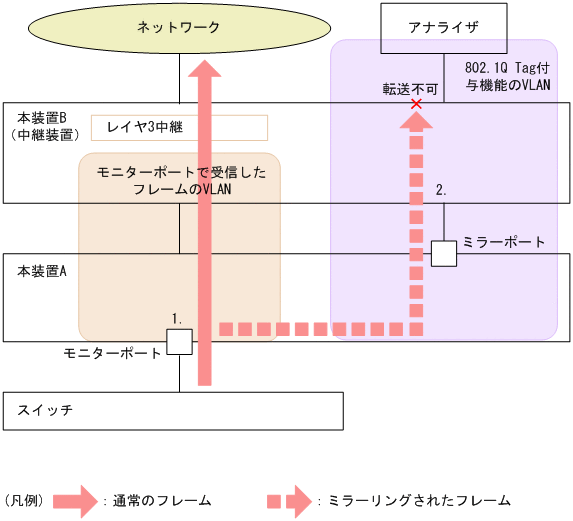

図19‒3 中継装置宛てフレームのミラーリング -
本装置Aのモニターポートで本装置B宛てのユニキャストフレームを受信
モニターポートで受信したフレームのVLANと802.1Q Tag付与機能のVLANのMACアドレスが同じになります。
-
ミラーリングフレームは,本装置Bで自宛として受信
自宛のフレームはレイヤ2中継をしないため,アナライザへ転送できません。
-
