17.1.2 動作仕様
L2ループ検知機能では，コンフィグレーションで設定したポート（物理ポートまたはチャネルグループ）からL2ループ検知用のL2制御フレーム（L2ループ検知フレーム）を定期的に送信します。L2ループ検知機能が有効なポートでそのL2ループ検知フレームを受信した場合，ループ障害と判断し，受信したポートまたは送信元ポートをinactive状態にします。
inactive状態のポートは，ループ障害の原因を解決後に運用コマンドでactive状態にします。また，自動復旧機能を設定しておけば，自動的にactive状態にできます。
- 〈この項の構成〉
(1) L2ループ検知機能のポート種別
L2ループ検知機能で使用するポートの種別を次の表に示します。
|
種別 |
機能 |
|---|---|
|
検知送信閉塞ポート |
|
|
検知送信ポート |
|
|
検知ポート （コンフィグレーション省略時） |
|
|
検知対象外ポート |
|
|
アップリンクポート |
|
(2) L2ループ検知フレームの送信ポートについて
L2ループ検知フレームは，検知送信閉塞ポートと検知送信ポートに所属しているすべてのVLANから，設定した送信間隔で送信します。本機能で送信できる最大フレーム数は決まっていて，それを超えるフレームは送信しません。フレームを送信できなかったポートやVLANでは，ループ障害を検知できなくなります。そのため，送信できる最大フレーム数は，収容条件に従って設定してください。詳細は，「コンフィグレーションガイド Vol.1」 「3.9.1 L2ループ検知」を参照してください。
(3) ループ障害の検知方法とポートをinactive状態にする条件
L2ループ検知フレームを受信した場合，自装置から送信したL2ループ検知フレームで，かつ受信ポートに設定されているVLANであれば，異なるVLAN間でもループ障害と見なします。L2ループ検知フレームの受信によってループ障害と判定すると，ポートごとにフレームの受信数をカウントします。この値がコンフィグレーションで設定したL2ループ検知フレーム受信数（初期値は1）に達すると，該当ポートをinactive状態にします。
(4) スタック構成でのL2ループ検知動作

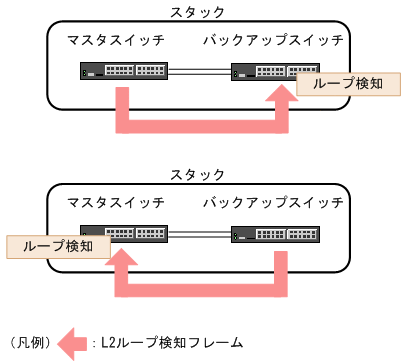

同一スタック内のメンバスイッチ間で送信されたL2ループ検知フレームを受信した場合でも，L2ループ検知が動作します。スタック構成時のL2ループ検知フレームの受信によるループ検知について次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU215015.GIF)
(5) 運用メッセージの表示について
ループ障害検知の運用メッセージをどこかのポートで表示し，その直後に同じポートでL2ループ検知フレームを受信しても，前回の表示から1分間は運用メッセージを表示しません。前回の表示から1分間経過し，その後L2ループ検知フレームを受信したとき，ループ障害検知の運用メッセージを表示します。
