5.3.5　認証済み端末のポート間移動

レイヤ2認証で認証された端末をほかのポートに移動した場合，ポートの状態や認証状態がどのように変わるか説明します。

認証済み端末のポート間移動には次の図に示す四つのケースがあります。

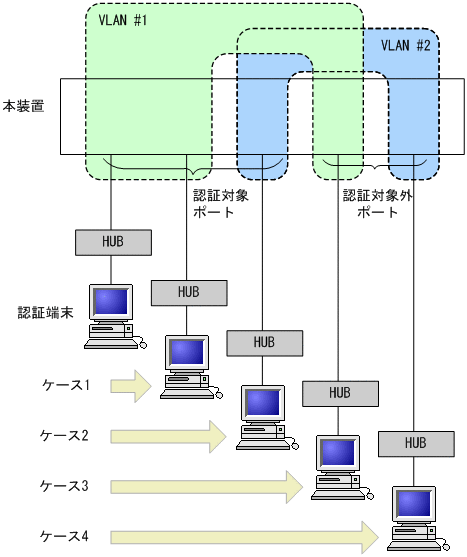

図5‒6　認証済み端末のポート間移動例

なお，MAC VLANを使用した場合，次のようにケース1とケース2を判定します。

ケース1：

移動先の認証対象ポートで，次のどちらかの条件を満たしている場合に同一のVLANへの移動と見なします。

また，動的にMAC VLANのVLAN IDが登録されていない場合は，Web認証またはMAC認証で認証済みの端末が移動するときに端末が所属しているVLAN IDが作成されるため，同一のVLANへの移動と見なします。

ケース2：

移動先の認証対象ポートで，次の条件を満たしている場合に異なるVLANへの移動と見なします。

また，動的にMAC VLANのVLAN IDが登録されていない場合にIEEE802.1Xの端末が移動するときは，異なるVLANへの移動と見なします。

これら四つのケースについて，レイヤ2認証ごとに説明します。

〈この項の構成〉

(1)　IEEE802.1Xでのポート間移動時の動作

IEEE802.1Xで認証された端末がポートを移動した場合のポートや認証の状態について，認証モードごとに次の表に示します。

表5‒13　IEEE802.1Xでのポート間移動時の動作（ポート単位認証）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	移動後，再認証操作	ポート情報が更新	移動前の認証解除	移動後に認証されるまで通信不可
2	認証対象ポート	別VLAN	移動後，再認証操作	未更新	認証状態が残る	移動後に認証されるまで通信不可
3	認証対象外ポート	同一VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

表5‒14　IEEE802.1Xでのポート間移動時の動作（VLAN単位認証（静的））
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続する	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	移動後，再認証操作	未更新	認証状態が残る	移動後に認証されるまで通信不可
3	認証対象外ポート	同一VLAN	−	−	−	−
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

表5‒15　IEEE802.1Xでのポート間移動時の動作（VLAN単位認証（動的））
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続する	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	移動後，再認証操作	削除	移動前の認証解除	移動後に認証されるまで通信不可
3	認証対象外ポート	同一VLAN	−	−	−	−
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

Web認証で認証された端末がポートを移動した場合のポートや認証の状態について，認証モードごとに次の表に示します。

表5‒16　Web認証でのポート間移動時の動作（固定VLANモード）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続される	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	移動後に認証されるまで通信不可
3	認証対象外ポート	同一VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

表5‒17　Web認証でのポート間移動時の動作（ダイナミックVLANモード）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続される	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
3	認証対象外ポート	同一VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

表5‒18　Web認証でのポート間移動時の動作（レガシーモード）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続される	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
3	認証対象外ポート	同一VLAN	−	−	−	−
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

MAC認証で認証された端末がポートを移動した場合のポートや認証の状態について，認証モードごとに次の表に示します。

表5‒19　MAC認証でのポート間移動時の動作（固定VLANモード）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続される	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	移動後，再認証^※	削除^※	移動前の認証解除^※	移動後に認証されるまで通信不可^※
3	認証対象外ポート	同一VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

注※: 認証済み端末からポート移動後にブロードキャストARPパケットが送信された場合の動作です。ブロードキャストARPパケット以外のパケットでは，認証解除されないで認証状態が残ります。

表5‒20　MAC認証でのポート間移動時の動作（ダイナミックVLANモード）
ケース	移動先ポート	VLAN	ユーザ認証状態	移動前ポートのMACアドレステーブル	移動前ポートの認証状態	移動後の通信可否
1	認証対象ポート	同一VLAN	認証が継続される	ポート情報が更新	継続	通信可
2	認証対象ポート	別VLAN	認証解除^※	削除^※	移動前の認証解除^※	移動後に認証されるまで通信不可^※
3	認証対象外ポート	同一VLAN	認証状態が残る	未更新	認証状態が残る	通信不可
4	認証対象外ポート	別VLAN	認証状態が残る	未更新	認証状態が残る	通信可

注※: 認証済み端末からポート移動後にブロードキャストARPパケットが送信された場合の動作です。ブロードキャストARPパケット以外のパケットでは，認証解除されないで認証状態が残ります。
