24.1.4 VLANの優先順位
- 〈この項の構成〉
(1) フレーム受信時のVLAN判定の優先順位
フレームを受信したとき,受信したフレームのVLANを判定します。VLAN判定の優先順位を次の表に示します。
ポートの種類 |
VLAN判定の優先順位 |
---|---|
アクセスポート |
ポートVLAN |
プロトコルポート |
プロトコルVLAN>ポートVLAN(ネイティブVLAN) |
MACポート |
MAC VLAN>ポートVLAN(ネイティブVLAN) |
トランクポート |
VLAN Tag>ポートVLAN(ネイティブVLAN) |
トンネリングポート |
ポートVLAN |

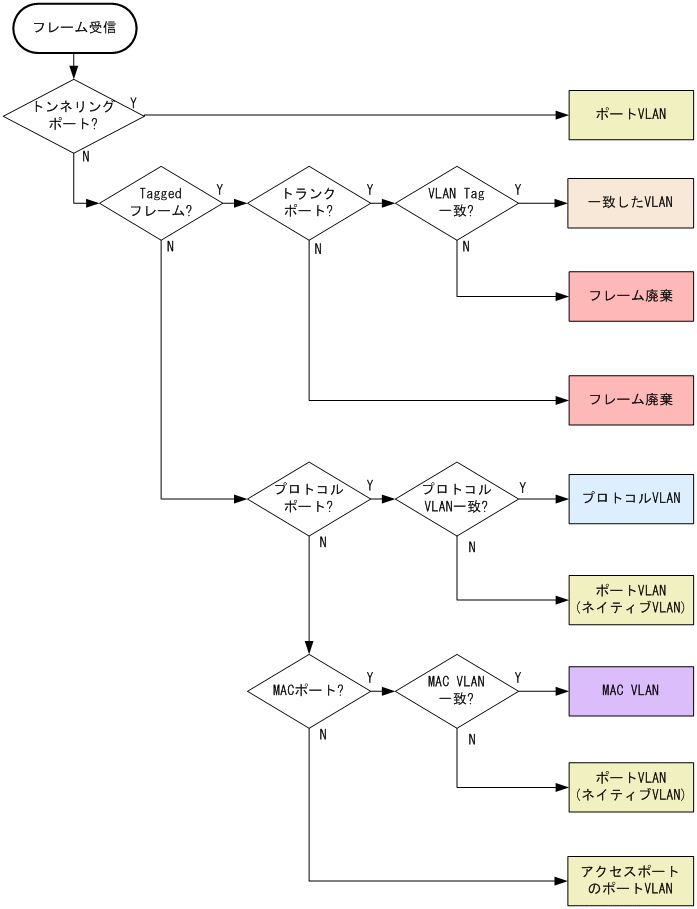

VLAN判定のアルゴリズムを次の図に示します。
|
