26.1.1　概要

PTP（Precision Time Protocol）は，時刻同期をするプロトコルです。イーサネットでの利用に特化し，NTP（最大数ミリ秒）よりも高精度（最大数百ナノ秒）で同期させることを目的としています。

PTPでは，マスタ装置とスレーブ装置の間でパケットが中継される時間（以降，伝送遅延時間）を測定し，送信されたマスタ装置の時刻情報と伝送遅延時間によって，時刻を同期します。PTPでの各装置の役割について次の表に示します。

表26‒1　PTPでの各装置の役割
PTP装置の種別	説明
マスタ装置	基準時刻を配信する装置
スレーブ装置	マスタ装置から受信した基準時刻に同期する装置
Transparent Clock（TC）	伝送遅延時間を計算するためのPTPメッセージを中継する装置
Management Node（MN）	リモート制御装置

本装置はTCとして動作します。マスタ装置，スレーブ装置，およびMNは未サポートです。

PTP装置は，PTP専用VLANによって時刻を同期します。PTPの適用例を次の図に示します。

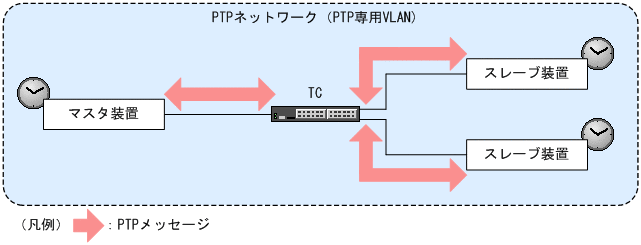

図26‒1　PTPの適用例

〈この項の構成〉

(1)　伝送遅延の計測方法

PTPの伝送遅延時間の計測方法には，E2E（end-to-end）とP2P（peer-to-peer）があります。E2EとP2Pの特長を次の表に示します。

表26‒2　E2EとP2Pの特長
項目	E2E	P2P
伝送遅延時間計測単位	マスタ装置とスレーブ装置間で伝送遅延時間を計測	マスタ装置・スレーブ装置・TCの各装置で隣接装置との伝送遅延時間を計測
PTP未サポート装置との接続可否	接続できる	接続できない
中継段数による同期精度の劣化	劣化が大きい	劣化が小さい
スレーブ装置数によるマスタ装置への処理負荷	影響が大きい	影響が小さい

PTPでは，伝送遅延時間を計測するために，PTPメッセージを送信した時刻（送信時刻）を使用します。送信時刻の通知方法には，One-step clock，Two-step clockの2種類があります。

表26‒3　送信時刻の通知方法
送信時刻の通知方法	概要
One-step clock	一つのメッセージによって送信時刻を通知する方法です。
Two-step clock	二つのメッセージによって送信時刻を通知する方法です。
