15.2.10　仮想ルータのグループ化

複数の仮想ルータをグループ化することで，最大1023の仮想ルータを使用できます。ここでは，次に示すグループ構成を設定する例を示します。

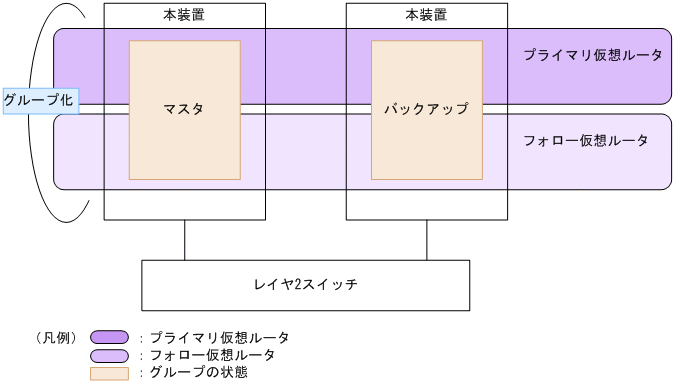

図15‒16　仮想ルータのグループ構成設定例

仮想ルータの役割	仮想ルータが設定されたインタフェース	仮想ルータID	仮想ルータ名称	フォローするプライマリ仮想ルータ名称
プライマリ仮想ルータ	VLAN 10	1	VRRPNAME	−
フォロー仮想ルータ	VLAN 20	1	−	VRRPNAME

（凡例）−：該当なし

〈この項の構成〉

(1)　プライマリ仮想ルータの設定

［設定のポイント］: プライマリ仮想ルータの状態は，グループに属するすべての仮想ルータの状態を決定します。設定後，プライマリ仮想ルータが正しく動作していることを確認してください。

［コマンドによる設定］

(config)# interface vlan 10

(config-if)# ip address 192.168.10.1 255.255.255.0

VLAN 10のVLANインタフェースコンフィグレーションモードに移行します。VLANインタフェースへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
(config-if)# vrrp 1 ip 192.168.10.100

VLAN 10，仮想ルータID 1の仮想ルータに仮想IPアドレス192.168.10.100を設定します。
(config-if)# vrrp 1 name VRRPNAME

VLAN 10，仮想ルータID 1の仮想ルータに仮想ルータ名称VRRPNAMEを設定します。

［設定のポイント］

仮想ルータからプライマリ仮想ルータ名称を指定します。プライマリ仮想ルータを指定した仮想ルータはフォロー仮想ルータとなり，指定したプライマリ仮想ルータの状態に従います。

フォロー仮想ルータには，プライマリ仮想ルータと同じ仮想ルータIDを設定することを推奨します。

［コマンドによる設定］

(config)# interface vlan 20

(config-if)# ip address 192.168.20.1 255.255.255.0

VLAN 20のVLANインタフェースコンフィグレーションモードに移行します。VLANインタフェースへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
(config-if)# vrrp 1 follow VRRPNAME

VLAN 20，仮想ルータID 1のフォロー仮想ルータが従うプライマリ仮想ルータ名称にVRRPNAMEを指定します。
(config-if)# vrrp 1 ip 192.168.20.100

VLAN 20，仮想ルータID 1の仮想ルータに仮想IPアドレス192.168.20.100を設定します。

［注意事項］
