3.7.3　DSCP書き換え

IPv4ヘッダのTOSフィールドまたはIPv6ヘッダのトラフィッククラスフィールドの上位6ビットであるDSCP値を書き換える機能です。TOSフィールドのフォーマットおよびトラフィッククラスフィールドのフォーマットの図を次に示します。

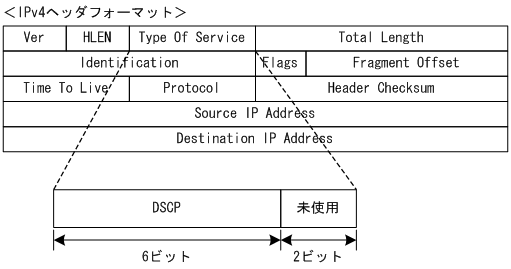

図3‒14　TOSフィールドのフォーマット

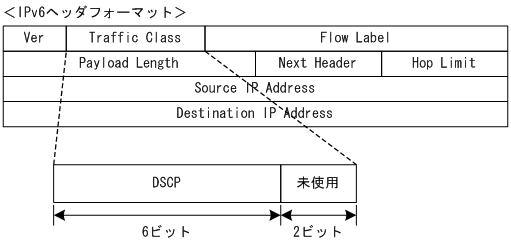

図3‒15　トラフィッククラスフィールドのフォーマット

検出したフローのTOSフィールドまたはトラフィッククラスフィールドの上位6ビットを書き換えます。

また，帯域監視からの指示によって，最低監視帯域を超えたフローのDSCPを書き換えることができます。例えば，最低監視帯域を超えたフローに対して，DSCP値を0に設定できます。

最低帯域監視と同時に設定した場合の違反フレームの動作については，違反時のペナルティ指定動作が優先されます。

次のフレームについてはDSCPを書き換えることができません。
