3.7.1　ユーザ優先度書き換え

フロー検出で検出したフレームのVLAN Tag内にあるユーザ優先度（User Priority）を書き換える機能です。ユーザ優先度は，次の図に示すTag Controlフィールドの先頭3ビットを指します。

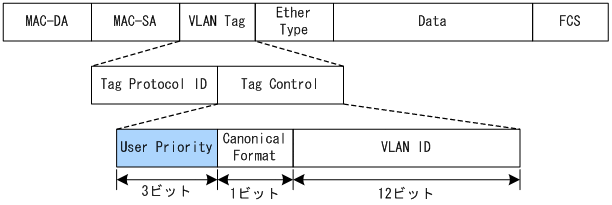

図3‒12　VLAN Tagのヘッダフォーマット

VLAN Tagが複数あるフレームに対してユーザ優先度書き換えを行う場合，MACアドレス側から1段目のVLAN Tagにあるユーザ優先度を書き換えます。次の図にVLAN Tagが複数あるフレームフォーマットを示します。

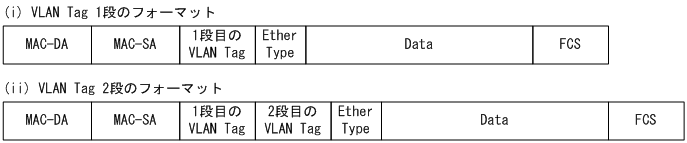

図3‒13　VLAN Tagが複数あるフレームフォーマットの概略図

次のフレームについてはユーザ優先度を書き換えることができません。

• VLANトンネリングを設定したポートで送信するフレーム

• MTUを超えるIPv4，IPv6パケット

• TTLが1のフレーム

• ホップリミットが1のフレーム

• IPオプション付きのフレーム

• IPv6拡張ヘッダ付きのフレーム

• 宛先不明のIPv4，IPv6パケット

ユーザ優先度書き換えは，ユーザ優先度引き継ぎと同時に設定することはできません。

ユーザ優先度書き換えおよびユーザ優先度引き継ぎをどちらも実施しない場合は，次の表に示すユーザ優先度となります。

表3‒9　フレーム送信時のユーザ優先度

フレーム送信時 のユーザ優先度	対象となるフレーム
3	VLAN Tagなしで受信し，VLAN Tagありで送信するフレーム VLANトンネリング機能で，アクセス回線からバックボーン回線に中継するフレーム
受信フレームのユーザ優先度	VLANトンネリング機能で，アクセス回線からアクセス回線に中継するVLAN Tagありフレーム Tag変換を設定してない，かつVLANトンネリングを設定していないポートでVLAN Tagありフレームを受信し，VLAN Tagありで送信するフレーム
