コンフィグレーションガイド Vol.1


27.3.3 PVST+使用時の注意事項

〈この項の構成〉

(1) 他機能との共存

22.3 レイヤ2スイッチ機能と他機能の共存について」を参照してください。

(2) VLAN 1(デフォルトVLAN)のPVST+とシングルスパニングツリーについて

シングルスパニングツリーとVLAN 1のPVST+を同時に動作させることはできません。シングルスパニングツリーを動作させるとVLAN 1のPVST+は停止します。

(3) 禁止構成

本装置とシングルスパニングツリーで動作する装置は,単一のスパニングツリーで構成してください。複数のスパニングツリーで構成すると正しいトポロジーになりません。

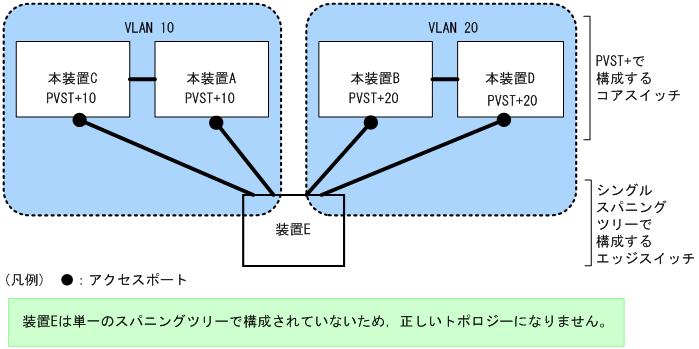

禁止構成の例を次の図に示します。この例では,装置Eのシングルスパニングツリーが複数のPVST+スパニングツリーとトポロジーを構成しているため,正しいトポロジーになりません。

図27‒7 シングルスパニングツリーとの禁止構成例

[図データ]
