コンフィグレーションガイド Vol.1


21.1.6 リンクアグリゲーション使用時の注意事項

〈この項の構成〉

(1) リンクアグリゲーションが不可能な構成

リンクアグリゲーション構成時には,装置間での設定が一致している必要があります。リンクアグリゲーションが不可能な構成例を次に示します。

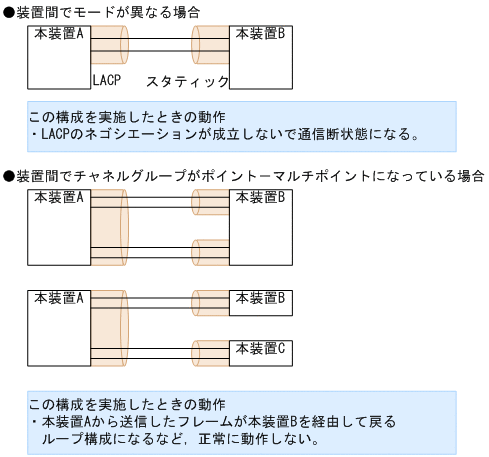

図21‒2 リンクアグリゲーションが不可能な構成例

[図データ]

(2) リンクアグリゲーションの設定手順

リンクアグリゲーション構成時には,装置間での設定が一致している必要があります。一致していない状態で通信を開始しようとするとループ構成となるおそれがあります。設定はリンクダウン状態で行い,「(1) リンクアグリゲーションが不可能な構成」のような構成になっていないことを確認したあとで,ポートをリンクアップさせることをお勧めします。

(3) CPU過負荷時

LACPリンクアグリゲーションモード使用時にCPUが過負荷な状態になった場合,本装置が送受信するLACPDUの廃棄または処理遅延が発生して,タイムアウトのメッセージ出力,一時的な通信断になることがあります。過負荷状態が頻発する場合は,LACPDUの送信間隔を長くするか,スタティックリンクアグリゲーションを使用してください。
