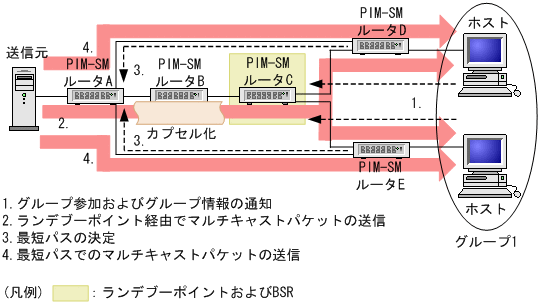

31.4.2　IPv6 PIM-SM

(1)　ランデブーポイントおよびブートストラップルータ（BSR）

ランデブーポイントルータおよびBSRはコンフィグレーションで設定します。本装置ではBSRはネットワーク（VPN）当たり最大16台とします。なお，IPv4 PIM-SMとIPv6 PIM-SMとで，ランデブーポイントおよびBSRを設定するルータを別にすることもできます。

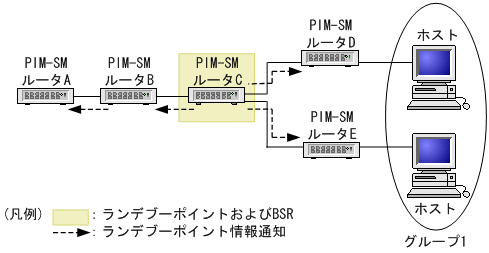

BSRはランデブーポイントの情報（IPv6アドレスなど）をすべてのマルチキャストインタフェースに通知します。この通知はホップバイホップで全PIMルータリンクローカル・マルチキャストアドレス（ff02::d）宛てに行われます。ランデブーポイントルータおよびBSR以外のルータでは，ランデブーポイントルータおよびBSR方向のインタフェースにPIMを設定してください。ランデブーポイントおよびブートストラップルータ（BSR）を次の図に示します。

BSR（PIM-SMルータC）はランデブーポイント情報をすべてのIPv6マルチキャストインタフェースに通知します。ランデブーポイント情報を受信したルータはランデブーポイントのIPv6アドレスを学習し，受信したインタフェース以外でIPv6 PIMルータが存在するすべてのインタフェースにランデブーポイント情報を通知します。

(2)　ランデブーポイントに対するグループ参加情報の通知

各ルータはMLDで学習したグループ参加情報をランデブーポイントに通知します。この通知のときに使用される送信元および宛先IPv6アドレスは，それぞれ該当するルータの装置アドレスになります。ランデブーポイントはIPv6グループ情報を受信することで，IPv6グループの存在をインタフェースごとに認識します。ランデブーポイントに対するグループ参加情報の通知を次の図に示します。

まず，各ホストはMLDでグループ1に参加します。PIM-SMルータDおよびPIM-SMルータEはグループ1情報を学習し，ランデブーポイント（PIM-SMルータC）にグループ1情報を通知します。ランデブーポイント（PIM-SMルータC）はグループ1情報を受信することによって受信したインタフェースにグループ1が存在することを学習します。

(3)　IPv6マルチキャストパケット通信（カプセル化）

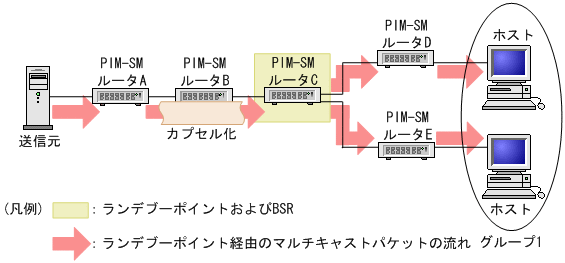

送信元のサーバがグループ1宛てのIPv6マルチキャストパケットを送信した場合，PIM-SMルータAはそのIPv6マルチキャストパケットをランデブーポイント（PIM-SMルータC）宛てにIPv6カプセル化（Registerパケット）して送信します。本装置の場合，この通知のときに使用される送信元および宛先IPv6アドレスは，それぞれ該当するルータの装置アドレスになります（ランデブーポイントのIPv6アドレスは「(1)　ランデブーポイントおよびブートストラップルータ（BSR）」で学習済み）。

ランデブーポイント（PIM-SMルータC）はIPv6カプセル化したパケットを受信すると，デカプセル化してグループ1が存在するインタフェースにグループ1宛てのマルチキャストパケットを中継します（グループ1の存在は「(2)　ランデブーポイントに対するグループ参加情報の通知」で学習済み）。PIM-SMルータDおよびPIM-SMルータEは，グループ1宛てのIPv6マルチキャストパケットを受信すると，グループ1が存在するインタフェースにIPv6マルチキャストパケットを中継します（グループ1の存在は「(2)　ランデブーポイントに対するグループ参加情報の通知」のMLDで学習済み）。IPv6マルチキャストパケット通信（カプセル化）を次の図に示します。

(4)　IPv6マルチキャストパケット通信（デカプセル化）

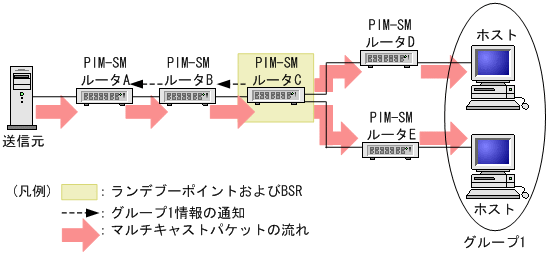

ランデブーポイント（PIM-SMルータC）はIPv6カプセル化したパケットを受信すると，デカプセル化してグループ1が存在するインタフェースにグループ1宛てのIPv6マルチキャストパケットを中継します（「(3)　IPv6マルチキャストパケット通信（カプセル化）」で説明）。

ランデブーポイントはこの処理のあと，既存のIPv6ユニキャストルーティング情報を基に決定された送信元のサーバへの最短経路方向にグループ1情報を通知します。この通知のときに使用される宛先アドレスは全PIMルータリンクローカル・マルチキャストアドレス（ff02::d）です。

グループ1情報を受信したPIM-SMルータBおよびPIM-SMルータAは受信したインタフェースのグループ1の存在を認識（学習）します。PIM-SMルータAは送信元サーバが送信したグループ1宛てのIPv6マルチキャストパケットをIPv6カプセル化しないで該当するインタフェースに中継します。グループ1宛てのIPv6マルチキャストパケットを受信したPIM-SMルータB，PIM-SMルータC，PIM-SMルータD，PIM-SMルータEはグループ1が存在するインタフェースに中継します。IPv6マルチキャストパケット通信（デカプセル化）を次の図に示します。

(5)　最短パスのマルチキャストパケット通信

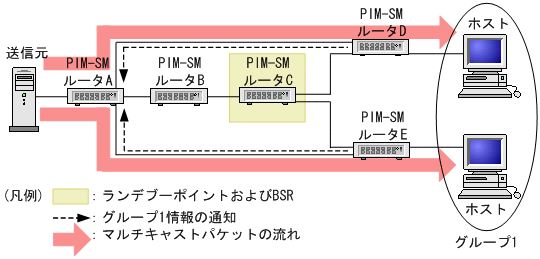

PIM-SMルータDおよびPIM-SMルータEは，送信元サーバのグループ1宛てIPv6マルチキャストパケットを受信した場合（「(4)　IPv6マルチキャストパケット通信（デカプセル化）」で説明），PIM-SMルータDおよびPIM-SMルータEは送信元サーバに対して最短のパス（既存のIPv6ユニキャストルーティング情報）の方向にグループ1情報を通知します。この通知のときに使用される宛先アドレスは全PIMルータリンクローカル・マルチキャストアドレス（ff02::d）です。

PIM-SMルータAは，PIM-SMルータDおよびPIM-SMルータEからグループ1情報を受信すると，受信したインタフェースにグループ1の存在を認識し，送信元サーバのグループ1宛てのIPv6マルチキャストパケットを受信すると該当するインタフェースに中継します。最短パスのIPv6マルチキャストパケット通信を次の図に示します。

(6)　IPv6マルチキャスト配送ツリーの刈り込み

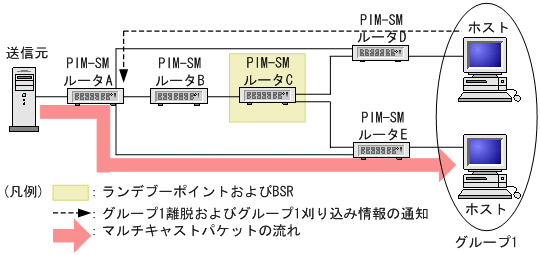

PIM-SMルータDは，ホストがMLDでグループ1から離脱をした場合，グループ1情報を通知していたインタフェースに対してグループ1の刈り込み情報を通知します。この通知のときに使用される宛先アドレスは全PIMルータリンクローカル・マルチキャストアドレス（ff02::d）です。

PIM-SMルータAはグループ1の刈り込み通知を受信すると，受信したインタフェースに対してグループ1宛てのIPv6マルチキャストパケットの中継を中止します。IPv6マルチキャスト配送ツリーの刈り込みを次の図に示します。

(7)　ランデブーポイントの選出

各グループのランデブーポイント候補が複数存在する場合は，RFC2362およびRFC4601に記載されている選出アルゴリズムに従って，ランデブーポイントを選出します。ランデブーポイントの選出アルゴリズムは，コンフィグレーションコマンドipv6 pim rp-mapping-algorithmで指定します。なお，ランデブーポイントの選出アルゴリズムは，ネットワーク内で統一してください。

RFC2362およびRFC4601のランデブーポイントの選出条件，および各選出条件の優先順位を次の表に示します。
