28.1.1 エリアボーダ

OSPFv3では,ルーティングに必要なトラフィックと,経路選択に使用するアルゴリズムの処理に必要な時間を削減するために,ASを複数のエリアに分割できます。

エリア分割を使用したOSPFv3ネットワークトポロジの例を次の図に示します。

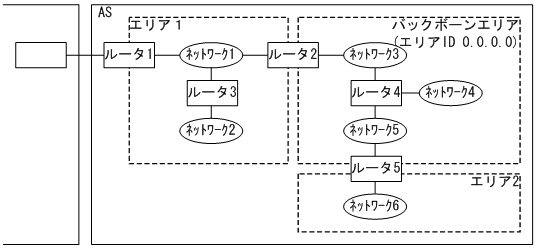

図28‒1 エリア分割を使用したOSPFv3ネットワークトポロジの例

[図データ]

ルータ2やルータ5のように,複数のエリアに所属するルータを,エリアボーダルータと呼びます。

あるエリア内の接続状態の情報は,ほかのエリアには通知されません。また,ルータには,接続していないエリアの接続状態の情報はありません。

〈この項の構成〉

(1) バックボーン

エリアIDが0.0.0.0であるエリアをバックボーンと呼びます。ASが複数のエリアに分割されている場合,バックボーンには特別な役割があります。ASを複数のエリアに分割する場合は,エリアのどれか一つをバックボーンエリアとして設定する必要があります。ただし,一つのASにバックボーンを二つ以上ある構成にしないでください。そのような構成の場合,情報がそれぞれのバックボーンに分散されるため,到達不能である経路が発生したり,最適な経路を選択しなかったりすることがあります。

エリアボーダルータは,バックボーンを通じてエリア間の経路情報の交換を行うため,必ずバックボーンに所属する必要があります。

(2) エリア分割についての注意事項

エリア分割を行うと,ルータや経路情報トラフィックの負荷が減る一方で,OSPFv3のアルゴリズムが複雑になります。特に,障害に対して適切な動作をする構成が困難になります。ルータやネットワークの負荷に問題がない場合は,エリア分割を行わないことをお勧めします。

(3) エリアボーダルータについての注意事項
