コンフィグレーションガイド Vol.3


16.1.11 VRFでのIPv4 PIM-SMの設定【SL-L3A】

[設定のポイント]

VRFでIPv4 PIM-SMを使用するために,VRFにIPv4マルチキャストルーティング機能を設定し,そのVRFのインタフェースにIPv4 PIM-SM(sparseモード)を設定します。

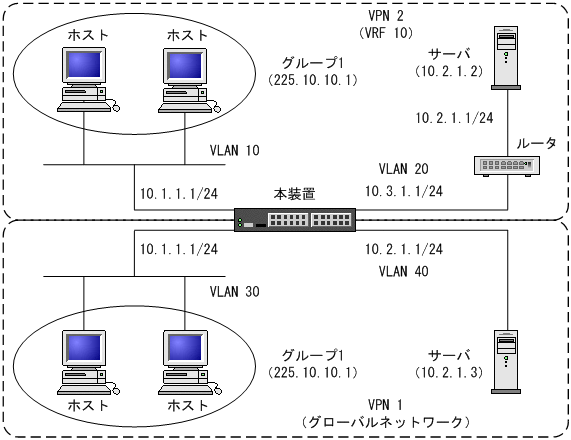

IPv4 PIM-SM(sparseモード)の設定はインタフェースコンフィグレーションモードで行います。例として,VPN 2にVRF 10を対応させ,VRF 10のインタフェースVLAN20のIPアドレスを10.3.1.1/24としたIPv4 PIM-SM構成例を次の図に示します。

図16‒3 VRFでのIPv4 PIM-SM構成例

[図データ]

[コマンドによる設定]

  1. (config)# interface vlan 20

    VLAN 20を設定します。

  2. (config-if)# vrf forwarding 10

    VLAN 20 をVRF 10に設定します。

  3. (config-if)# ip address 10.3.1.1 255.255.255.0

    VLAN 20にIPアドレスを設定します。

  4. (config-if)# ip pim sparse-mode

    (config-if)# exit

    VLAN 20にIPv4 PIM-SMを指定します。
