15.4.6　VRFでのIPv4マルチキャスト【SL-L3A】

(1)　IPv4マルチキャストVRF

本装置を複数のVPNに接続して，それぞれのVPN上でIPv4マルチキャストを使用できます。VPNごとにVRFを設定して，それぞれのVRFでIPv4マルチキャストを動作させます。VRF上のIPv4マルチキャストでは，ランデブーポイント，BSR，各種タイマ，SSMアドレス範囲などにそれぞれ異なる設定ができます。

本装置を四つのVPNに接続した場合の構成例および本装置での設定情報を次に示します。

(2)　IPv4マルチキャストエクストラネット

IPv4マルチキャストエクストラネットを使用すると，VRF間でIPv4マルチキャスト中継ができます。また，IPv4マルチキャスト経路フィルタリングを使用すると，エクストラネットで使用するグループアドレスの範囲と，下流からの中継要求を許可するVRFを限定できます。

なお，last-hop-routerから最短パスを確立するため，ユニキャストエクストラネットによる送信者へのユニキャスト経路が存在する必要があります。

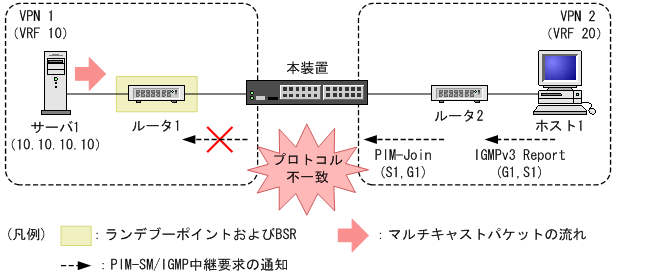

IPv4マルチキャストエクストラネットの動作概要を次の図に示します。

(3)　PIM-SM VRFゲートウェイ

PIM-SMでマルチキャスト通信をするには，last-hop-routerにIPv4マルチキャストパケットを中継する必要があります。PIM-SMをエクストラネットで使用する場合でも，各VRFにあるすべてのlast-hop-routerにIPv4マルチキャストパケットを中継する必要があります。

本装置では，各VRFのランデブーポイントにIPv4マルチキャストパケットを転送するために，PIM-SM VRFゲートウェイを使用します。

送信者（マルチキャスト配信サーバ）が存在するVRFにPIM-SM VRFゲートウェイを設定すると，指定グループに対して該当VPNでのlast-hop-routerとして動作し，ランデブーポイントに中継要求をします。ランデブーポイントからIPv4マルチキャストパケットを受信すると，そのパケットを中継対象となるVRFに転送します。

転送先のVPNではfirst-hop-routerとして動作し，各VRFのランデブーポイントへIPv4マルチキャストパケットをカプセル化（Registerパケット）して送信します。Registerパケットを受信したランデブーポイントは通常のPIM-SMの動作に従って，デカプセル化してIPv4マルチキャストパケットをlast-hop-routerに転送します。そのあと，last-hop-routerから送信元への最短パス配送ツリーを形成します。このとき，エクストラネットのIPv4マルチキャストパケットもハードウェア中継となります。

このようにPIM-SM VRFゲートウェイを使用すると，本装置以外の設定を変更しないでPIM-SMによるエクストラネットができます。PIM-SM VRFゲートウェイの動作概要を次の図に示します。
