13.4.10　コンフェデレーション

(1)　コンフェデレーションの概念と経路情報の流れ

コンフェデレーションはASを複数のメンバーASに分割します。メンバーAS内のBGPスピーカはフルメッシュに内部ピアを形成しなければならず，通常の内部ピアの取り扱いと同様です。メンバーAS間は通常の外部ピアと同様にピアを形成すればよく，メンバーAS間の各BGPスピーカでフルメッシュにピアを形成する必要はありません。これによってAS内のピア数を減らします。なお，本装置ではメンバーAS間のピアをメンバーAS間ピアと呼びます。

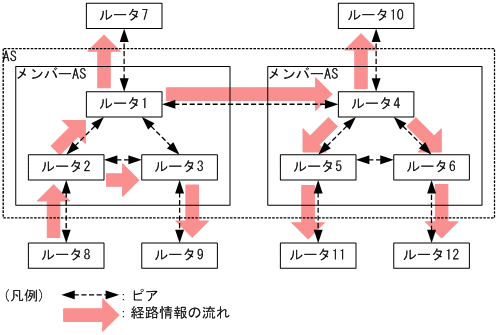

コンフェデレーション構成での経路情報の流れを次の図に示します。

ルータ1，ルータ2，およびルータ3でメンバーASを形成しています。また，ルータ4，ルータ5，およびルータ6でメンバーASを形成しています。ルータ8から通知された経路情報はルータ2によってメンバーAS内のほかのBGPスピーカ（ルータ1，ルータ3）に配布されます。ルータ2からルータ1に通知された経路情報はほかのメンバーAS（ルータ4）に配布されます。さらに，ルータ1からルータ4に通知された経路情報は，メンバーAS内のほかのBGPスピーカ（ルータ5，ルータ6）に配布されます。これによって，AS内のすべてのBGPスピーカに経路情報を配布します。

(2)　コンフェデレーション構成での経路選択

コンフェデレーション構成での経路選択は，ピア種別（メンバーAS間ピア）の追加によって通常構成（非コンフェデレーション構成）での経路選択と一部異なります。通常構成では「外部ピアで学習した経路，内部ピアで学習した経路の順」で選択しますが，コンフェデレーション構成では「外部ピアで学習した経路，メンバーAS間ピアで学習した経路，内部ピアで学習した経路の順」で選択します。

コンフェデレーション構成での経路選択の条件を，優先順位が高い順に次に示します。

1. weight値が最も大きい経路を選択します。

2. LOCAL_PREF属性の値が最も大きい経路を選択します。

3. AS_PATH属性のAS数が最も短い経路を選択します。

   AS_PATH属性上のパスタイプAS_SETは，全体で一つのASとしてカウントします。AS_PATH属性上のパスタイプAS_CONFED_SEQUENCEおよびAS_CONFED_SETは，ASパス長に含まれません。

4. ORIGIN属性の値でIGP，EGP，Incompleteの順で選択します。

5. MED属性の値が最も小さい経路を選択します。

   MED属性値による経路選択は，同一隣接ASから学習した重複経路に対してだけ有効です。なお，コンフィグレーションコマンドbgp always-compare-medを設定すると，異なる隣接ASから学習した重複経路に対しても有効となります。

6. 外部ピアで学習した経路，メンバーAS間ピアで学習した経路，内部ピアで学習した経路の順で選択します。

7. ネクストホップが最も近い（ネクストホップ解決時に使用したIGP経路のメトリック値が最も小さい）経路を選択します。

8. 相手BGP識別子（ルータID）が最も小さい経路を選択します。ただし，ORIGINATOR_ID属性を持つ経路は，相手BGP識別子（ルータID）の代わりにORIGINATOR_ID属性の値を比較します。

   外部ピアから受信した経路間で相手BGP識別子（ルータID）の値が異なる場合は，相手BGP識別子（ルータID）および学習元ピアアドレスによる経路選択をしないで，すでに選択されている経路を採用します。なお，コンフィグレーションコマンドbgp bestpath compare-routeridを設定すると，外部ピアから受信した経路間で相手BGP識別子（ルータID）の値が異なる場合にも相手BGP識別子（ルータID）による経路選択ができます。

9. CLUSTER_LIST属性長が最も短い経路を選択します。

   CLUSTER_LIST属性を持たない経路は，CLUSTER_LIST属性長を0として比較します。

10. 学習元ピアのアドレスが小さい経路を選択します。

    外部ピアから受信した経路間で相手BGP識別子（ルータID）の値が異なる場合は，相手BGP識別子（ルータID）および学習元ピアアドレスによる経路選択をしないで，すでに選択されている経路を採用します。なお，コンフィグレーションコマンドbgp bestpath compare-routeridを設定すると，外部ピアから受信した経路間で相手BGP識別子（ルータID）の値が異なる場合にも相手BGP識別子（ルータID）による経路選択ができます。

(3)　コンフェデレーション構成でのBGP属性の取り扱い

コンフェデレーション構成でのBGP属性の取り扱いは，通常構成（非コンフェデレーション構成）でのBGP属性の取り扱いとほぼ同様ですが，AS_PATH属性，およびCOMMUNITIES属性について一部動作が異なります。なお，メンバーAS間ピアでのBGP属性の取り扱いは，内部ピアでのBGP属性の取り扱いと同様です。

(4)　コンフェデレーション構成でのAS_PATH属性の取り扱い

コンフェデレーション構成でのAS_PATH属性の取り扱いは，メンバーAS間ピアに経路情報を通知するとき，AS_PATH属性にパスタイプAS_CONFED_SEQUENCEで自メンバーAS番号を追加します。また，ほかのAS（外部ピア）に経路情報を通知するとき，AS_PATH属性からパスタイプAS_CONFED_SEQUENCEを取り除き，パスタイプAS_SEQUENCEで自AS番号を追加します。そのほかのAS_PATH属性の取り扱いは，通常構成と同様です。

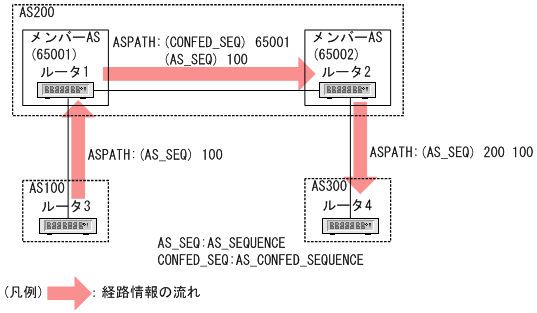

AS_PATH属性の取り扱いを次の図に示します。

ルータ1はAS100から通知されたASPATH:（AS_SEQUENCE）100の経路情報をほかのメンバーASであるルータ2に配布するとき，AS_PATH属性にパスタイプAS_CONFED_SEQUENCEで自メンバーAS番号（65001）を追加します。ルータ2はルータ1から通知されたASPATH:（AS_CONFED_SEQUENCE）65001，（AS_SEQUENCE）100の経路情報をAS300に配布するとき，AS_PATH属性のパスタイプAS_CONFED_SEQUENCEを取り除き，パスタイプAS_SEQUENCEで自AS番号（200）を追加します。

(5)　コンフェデレーション構成でのCOMMUNITIES属性の取り扱い

コンフェデレーション構成ではRFC1997で定義されるウェルノン・コミュニティについて，次のように取り扱います。そのほかのコミュニティの取り扱いは，通常構成と同様です。

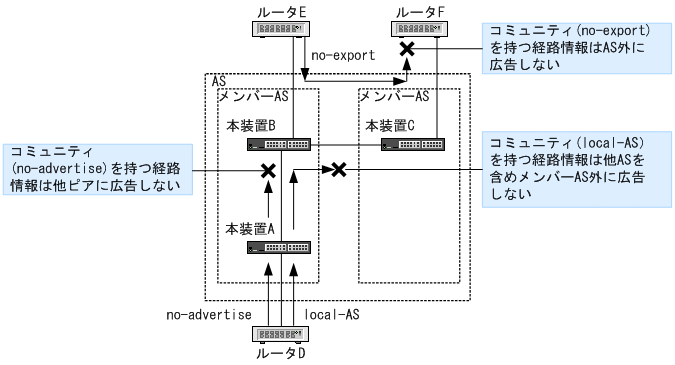

RFC1997で定義されるウェルノン・コミュニティを，「表13‒12　RFC1997で定義されるウェルノン・コミュニティ」に示します。また，COMMUNITIES属性を持つ経路情報の広告範囲を，「図13‒27　COMMUNITIES属性を持つ経路情報の広告範囲」に示します。
