コンフィグレーションガイド Vol.3


12.7.2 スタブルータ動作

コンフィグレーションコマンドmax-metric router-lsaでは,ドメインごとにスタブルータ機能を動作させるかどうかを指定します。さらに,動作条件として,スタブルータとして常時動作させるか,または起動後に動作させるかを選択できます。

〈この項の構成〉

(1) 常時動作する場合

常時,コストを最大値にします。スタブルータのコンフィグレーションを削除するまで,動作し続けます。

(2) 起動後にスタブルータとして動作する場合

次に示す契機でコストを最大値にします。コンフィグレーションで指定した期限が経過するまで,継続します。

動作中に運用コマンドclear ip ospf stub-routerを実行するか,コンフィグレーションを削除することで停止できます。スタブルータの動作を次の図に示します。

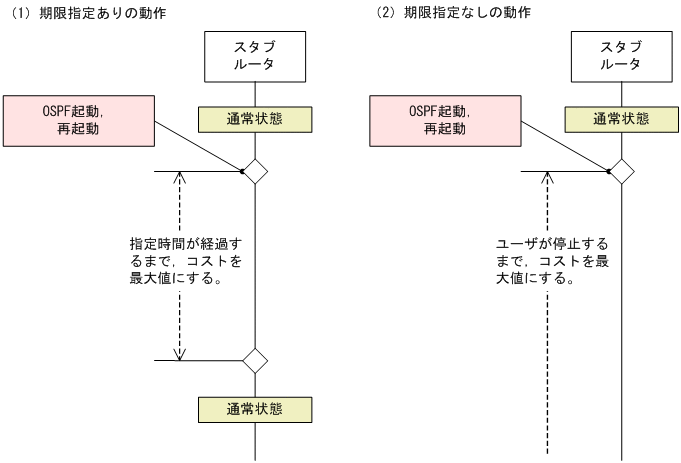

図12‒8 スタブルータの動作

[図データ]

(3) 注意事項

  1. グレースフル・リスタートのヘルパールータとして動作しているとき,スタブルータのコンフィグレーションを変更しないでください。設定を変更すると,スタブルータが動作を開始したり,終了したりして,ヘルパー動作に失敗することがあります。

  2. スタブルータとして常時動作する設定になっているとき,起動後に動作するように変更すると,すぐにスタブルータを終了します。

  3. スタブルータを通過する仮想リンクは,使用できません。

    通過エリアでのコストが65535よりも大きい場合,仮想リンクはその仮想リンクを到達不能とみなします。

  4. 古いOSPF規格のRFC1247の仕様では,最大メトリックの経路情報は,SPF計算に使用されません。このため,新しいOSPF規格に対応していない装置では,スタブルータを経由する経路は登録されません。
