12.5.3 リスタート機能
次の契機で，OSPFのリスタート機能が動作します。
-
スタック構成時，マスタスイッチの切り替えが発生したとき
-
ユニキャストルーティングプログラムが再起動したとき
(1) OpaqueLSA
グレースフル・リスタートの開始および終了時に，Type9のOpaque LSAの学習や広告を行います。ただし，Type9のOpaque LSAについては，OSPFのグレースフル・リスタートに使用するgrace-LSA以外の機能はサポートしていません。
(2) グレースフル・リスタートの手順

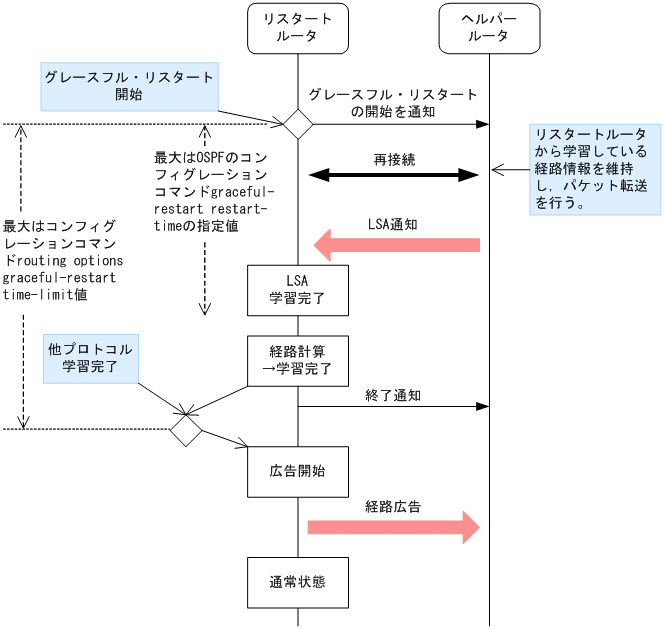

OSPFのグレースフル・リスタート手順を次の図および表に示します。
|
|
![[図データ]](./GRAPHICS/Z6310070.GIF)
|
項番 |
項目 |
契機 |
処理内容 |
|---|---|---|---|
|
1 |
グレースフル・リスタートの開始 |
スタック構成時，マスタスイッチの切り替えが発生したとき。 |
グレースフル・リスタートを開始します。通常の接続手順と同様に，各インタフェースでOSPF情報のパケットを交換します。 |
|
ユニキャストルーティングプログラムが再起動したとき。 |
|||
|
2 |
経路計算 |
ドメイン内の全OSPFインタフェースについて再接続が完了して，隣接ルータからすべてのLSAを学習したとき。 |
ドメインごとに経路計算をして，ルーティングテーブルを更新します。複数のドメインが存在する場合，経路計算は接続の終わったドメインから随時します。経路計算が全ドメインで終了したとき，OSPFの経路学習が完了します。 |
|
1インタフェースでもグレースフル・リスタートに失敗したとき。 |
その時点での同一ドメイン内の各インタフェースの接続状態に基づいて，経路計算をします。 |
||
|
3 |
広告開始 |
OSPFの経路学習が完了して，かつほかのルーティングプロトコルの経路学習が完了したとき。 |
AS外経路の広告を開始します。広告完了後，通常のOSPF動作に戻ります。 |
|
OSPFのグレースフル・リスタートに失敗したとき。 |
(3) グレースフル・リスタートが失敗するケース
OSPFのグレースフル・リスタートが失敗するケースを次に示します。
-
グレースフル・リスタートの開始をヘルパールータへ通知してからリスタート時間（OSPFのコンフィグレーションコマンドgraceful-restart restart-timeの指定値）が経過してもLSA学習を完了できなかった場合
-
再接続しているインタフェースがダウンした場合
-
OSPFドメイン上でLSAが変更された場合
-
OSPFドメイン上の別のルータがグレースフル・リスタートした場合
-
グレースフル・リスタートを開始してから経路保持時間（コンフィグレーションコマンドrouting options graceful-restart time-limitの指定値）が経過しても全プロトコルの経路学習が完了しなかった場合
-
コンフィグレーションコマンドgraceful-restart modeを変更して，リスタート機能を削除した場合
(4) 注意事項
-
リスタートルータとしてグレースフル・リスタートを開始しても，一部のヘルパールータがヘルパー動作を開始しない場合や途中で止めた場合，同一ドメイン内の全インタフェースでグレースフル・リスタートを止めます。
-
OSPFのリスタート時間を，マスタスイッチの切り替え所要時間＋LSA学習時間を超えるように設定してください。これは，OSPFがLSAを学習するためには，マスタスイッチの切り替えが完了してIPインタフェースのUp/Downが確認できるようになっている必要があるためです。グレースフル・リスタート開始後，リスタート時間が経過した時点でLSAの学習が終わっていない場合，OSPFのグレースフル・リスタートに失敗します。
-
本装置のグレースフル・リスタート時のルーティングエントリ保持時間を，OSPFのリスタート時間よりも長く設定してください。OSPFのリスタート時間よりもルーティングエントリ保持時間のほうが短い場合，経路学習前にグレースフル・リスタート前のルーティングエントリが削除されることがあります。
-
BGP4の内部ピアがグレースフル・リスタートを使用している場合，内部ピアのリスタート時間をOSPFのリスタート時間よりも長く設定してください。内部ピアのリスタート時間のほうが短い場合，OSPFが経路学習を完了する前に内部ピアを接続できなくなって，内部ピアのグレースフル・リスタートに失敗することがあります。
