8.12.3 エクストラネット
エクストラネットを実現するには次の二つの方法があります。
-
VRF間の経路交換
-
VRF間にわたるスタティックルーティング
ここでは,ルーティングテーブルを操作するVRF間の経路交換,およびVRF間にわたるスタティックルーティングについて説明します。また,VRF間でインポートできる経路について説明します。
(1) VRF間の経路交換
各VRFが持つ経路情報を交換して,エクストラネットを実現します。

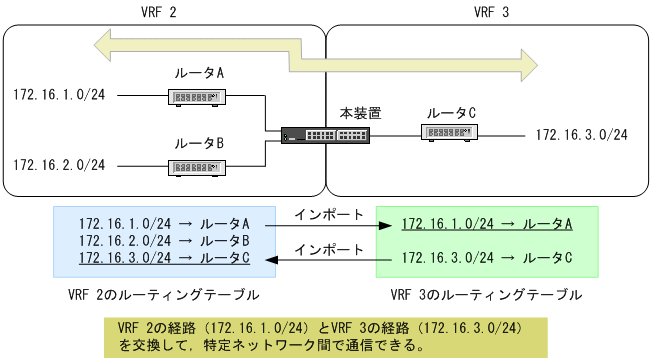

VRF間の経路交換を次の図に示します。
|
(2) VRF間にわたるスタティックルーティング
他VRFのゲートウェイをネクストホップとするスタティック経路を生成して,エクストラネットを実現します。

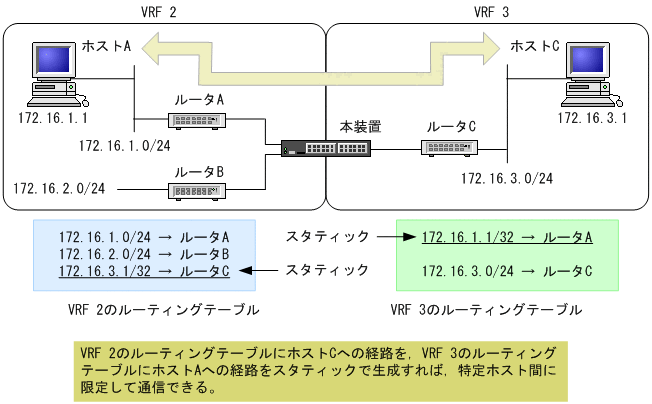

VRF間にわたるスタティックルーティングを次の図に示します。
|
(3) VRF間でインポートできる経路
他VRFまたはグローバルネットワークからインポートできる経路種別を次の表に示します。
経路種別 |
インポートの可否 |
---|---|
非アクティブ経路 |
× |
削除保留中の経路 |
× |
エクストラネット用にインポートした経路 |
× |
集約経路 |
○ |
loopbackインタフェースで設定したIPv4装置アドレスの経路 |
○ |
VLANインタフェースの直結経路 |
○ |
マネージメントポートの直結経路 |
× |
出力インタフェースがVLANインタフェースとなる経路 |
○ |
出力インタフェースがloopbackインタフェースとなる経路 |
○ |
出力インタフェースがNullインタフェースとなる経路 |
○ |
(凡例) ○:インポートできる ×:インポートできない
なお,複数の経路種別に一致する場合は,一致したすべての経路種別がインポートできるときだけインポートできます。
